미니 정전기 팬







 미니 정전기 팬



공간 제한되는 셀 생산 현장에서의 사용에 적합한 소형 경량 클립 포함 제전 장치.
작업대 및지지 파이프에 설치할 수 작업대 및 부품 선반에 원하는 방향으로 이온화 기체를 맞출 수 있습니다.



■ 특징
● 소형 · 경량의 플라스틱 바디 불과 300g의 본체 무게.
● 클립 함께 원하는 방향과 각도로 조정하여 쉽게 설치할 수있다.
● 클립을 분리하여 자동 기계에 설치 또는 탁상 팬 형.
● 방전 침을 팬의 공기가 이동하는 가장 빠른 부분에 근접하고 있기 때문에, 이온을 효율적으로 멀리 반송시킬 수있다.
● 안정적인 압전 트랜스 교류 식으로 이온 밸런스는 ± 10V 이내.
● 본체 상단 조작부 표시부을 집중했다. 관리가 행하지 쉬운 디자인.

■ 안전 · 유지 보수
● 고압 팬 정지 등의 이상을 알리는 경고 램프 및 외부 출력 단자.
● 바늘 전극 청소의 필요성을 표시 유익하게 100 시간 누적 타이머 (전원 표시등이 깜박).

■ 성능
※ 1 ± 1000V → ± 100V (300mm 풍량 최대) [측정]
※ 2 (300mm 풍량 최대) [측정]
※ 3 (300mm 풍량 최대) [측정]

제전 시간	3.2 초 ※ 1
이온 밸런스	± 10V 이내 ※ 2
오존 발생량	0.007ppm ※ 3

차지 플레이트 모니터 TREK Model 158 (150x150mm 20pF)를 사용하여 대전 전위 감쇠 시간과 이온 밸런스를 측정.
상단이 이온 밸런스 값, 중간이 + 1000V에서 + 100V까지의 감쇠 시간, 하단이 -1000V에서 -100V까지의 감쇠 시간.
그래프 중의 300mm, 600mm, 900mm는 제 전기에서 차지 플레이트 모니터까지의 거리.
조건 : 돌풍 최대 온도 : 25 ℃, 습도 : 50 %

■ 바늘 전극을 팬 근처에 설치
이온을 효율적으로 멀리 반송시킵니다.

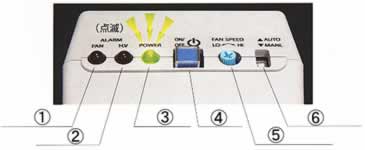

■ 100 시간 누계 타이머 (전원 표시등이 깜박 알려드립니다.)
① 팬 잠금 경고 램프
② 고압 이상 경고 램프
③ 운전 · 청소 등
④ 전원 스위치
⑤ 풍량 볼륨 (무단계)
⑥ 운전 모드 전환 스위치

■ 용도 예
전자 장치의 제조 및 어셈블리 · 검사 · 제조 장치에 내장 필름 박리, 포장 공정에서의 정전기 대책 부품 공급기의 수지 부품 즉 방지, 성형기 금형의 몰드 오프닝시의 제전 카메라 · 시계 · 렌즈 등 먼지 부착 방지, 식품 · 화장품 · 약품 관련하여 용기의 가공 및 제품 반송 행정 · 충전 행정으로의 제전 각종 제전 먼지 제거에

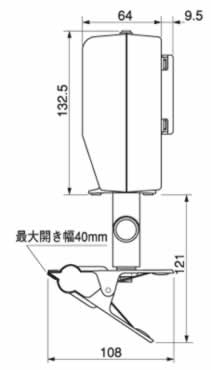

■ 치수도

■ 사양

입력 전원	DC24V ± 5 %
소비 전류	200mA (typ)
이온 발생 방식	고주파 교류 코로나 방전
출력 전압	3.5KV
최대 풍량	0.8m3 / min (max)
사용 환경 온도	0 ~ 40 ℃
사용 환경 습도	20 ~ 80 % RH
제전 시간	3.2 초 (정면 300mm 풍량 최대)
치수	H132 × W73 × D73.5mm (그립 제외)
질량	300g (그립 제외) 그립 약 160g]
부속품	AD24-IT 어댑터
