소형 표면 조도 측정기
버튼 하나로 여러 거칠기 파라미터를 측정하는 뛰어난 휴대용 표면 거칠기 측정기입니다.
직관적 인 조작이 가능한 밝은 2.4 인치 컬러 LCD 스크린은 Ra, Rz, Rp, Rv, Rt를 포함 거칠기 파라미터가 표시됩니다.
배터리 때문에 어떤 환경에서도 표면 측정을 빠르고 쉽고 정확하게 수행 할 수 있습니다.
■ 특징
● 강력한 빠르고 확실한 핸디 표면 거칠기 측정기
● 생산 현장, 산업, 실험실을위한 내구성이 뛰어난 조도 측정기
● 빠르고 확실한
측정 버튼을 누르면 몇 초 후에는 상세 같은 기본
프로파일 그래프를 포함 추적 가능한 측정 결과의 전체 집합이 표시됩니다.
● 내구성이 뛰어난 디자인
마 일러 보호 필름 사용의 스크린을 충격 방지 고무 케이스에 포함 된 가장 까다로운 현장에도 대응할 수있는 뛰어난 내구성을 실현했습니다.
● 인스턴트
인스턴트 온 기술로 스위치를 켠 후 5 초 이내에 측정 준비가 완료됩니다.

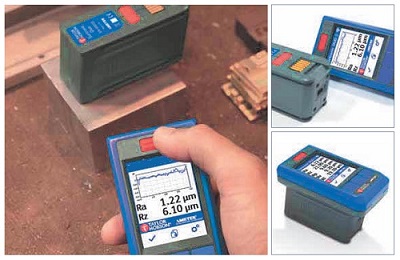

● 현장에서의 측정
경년 열화에 의해 발생하는 마모 및 표면 거칠기의 변화를 현장에서 모니터링 할 수 있습니다. 예를 들어, 결함 및 효율 저하의 첫 징후 인 터빈 블레이드의 거칠기 변화 모니터링에 작은 몸은 최적입니다.
● Bluetooth 연결
울트라 효율적인 연결성을 자랑하는 차세대 블루투스 기술은 디스플레이 장치 및 트래버스 장치의 무선 연결을 가능하게합니다.
● 에너지 절약 설계
본 제품은 안정적인 리튬 폴리머 기술을 사용하여 한 번 충전으로 쉬지 않고 2000 회 이상의 측정이 가능합니다.
● 선택 가능한 매개 변수 : ISO 4287 거칠기 *
Rt - 거칠기 곡선의 정상에서 계곡 바닥까지의 높이의 최대치
Rp - 거칠기 곡선의 최대 산 높이
Rv - 거칠기 곡선의 최대 계곡 깊이
Rz - 거칠기 곡선의 정상에서 계곡 바닥까지의 높이의 최대치
Ra - 산술 평균 거칠기
기타 매개 변수는 Rsk, Rku, Rq, Rz1max 등이 있습니다.
* 라이 마리 매개 변수를 포함합니다.

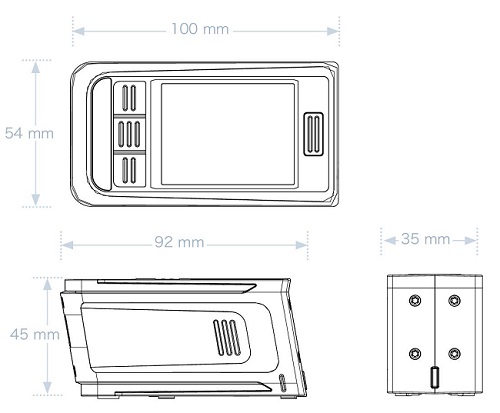

■ 치수도

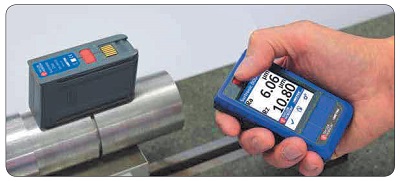

■ 측정 방법
튼튼한 다이아몬드 스타일러스가 측정 대상을 움직여 있습니다.
모터 식 트래버스 유닛은 캠 구동으로 정해진 거리를 정확하게 수평 이동합니다. 스타일러스가 시료 표면의 요철을 모방 할 때의 수직 동작은 정확한 피에조 픽업 기계적 운동을 전기 신호로 변환하여 측정 값을 검색합니다.
압전 소자에서 발생 된 전기 신호는 디지털화 된 마이크로 프로세서로 전송됩니다. 마이크로 프로세서는 규격화 된 알고리즘을 사용하여 매개 변수를 즉시 계산합니다.
■ 응용 프로그램
공정 관리 : 연삭, 선반, 밀링, 연마, 연마, 성형
중공업 : 조선, 파이프 라인, 강판
항공 우주 : 터빈 블레이드, 터빈 샤프트 복합 재료 날개
기타 : 인쇄 롤러, 바닥재, 접착제, 유리
등
■ 사양
| 번호 | M556T-UOTB | |
| 게이지 | 분해능 | 0.01 μm (0.4 μin) 0.01 μm (0.4 μin) |
| 측정 | 레인지 (Ra) | 최대 40 μm (1600 μin) 최대 40 μm (1600 μin) |
| 레인지 (Rz, Rv, Rp, Rt) | 최대 199 μm (7800 μin) 최대 199 μm (7800 μin) | |
| 반복 정밀도 | 값의 2 % + 노이즈 | |
| 정밀도 | 판독 값의 5 % + 0.1 μm (4 μin) | |
| 노이즈 | 0.1 μm (4 μin) | |
| 교정 | 단계 | 소프트웨어에 의한 자동 교정 루틴 |
| 표준 편 | ISO 4287 거칠기 규격에 적합 | |
| 매개 변수 | 규격 | ISO 4287 |
| ISO 4287 (거칠기) | Ra, Rz, Rp, Rv, Rt, Rz1max, Rsk, Rq, Rku | |
| ISO 4287 (주) | Pa, Pz, Pp, Pv, Pt | |
| 데이터 출력 | 화면 표시 | 페이지 당 최대 5 개의 결과 표시 그래프 선택 가능 |
| 전지 | 충전기 | 미니 USB 5V 1A 110-240 VAC 50 / 60 Hz |
| 충전 시간 | 4 시간 | |
| 충전 한번의 배터리 수명 | 측정 횟수 2000 회 이상 | |
| 대기 시간 | 5000 시간 | |
| 인스턴트 온 | 대기 상태에서 측정 준비 완료까지 최대 5 초 | |
| 절전 모드 | 5 분 | |
| 픽업 구성 | 픽업 형식 | 피에조 소자 |
| 스타일러스 | 다이아몬드 반경 5 μm (200 μin) | |
| 게이지 | 게이지 압력 | 200 mg |
| 측정 원리 | 스키드 식 | |
| 필터 | 종류 | 가우스 |
| 차단 | 0.8 mm | |
| 트래버스 | 구동 거리 | 5 mm (0.2 in) |
| 구동 속도 | 2 mm / sec (0.08 in / sec) | |
| 보기 | 단위 | μm / μin |
| 무게 (픽업 포함) | 0.4 kg (14 oz) | |
| 전원 | 리튬 폴리머 배터리 | |
| 동작 환경 | 온도 | 5 - 40 ℃ (41 - 104 ° F) |
| 습도 | 0 - 80 % 비 응축 | |
| 보관 환경 | 온도 | 0 - 50 ℃ (32 - 122 ° F) |
| 습도 | 0 - 80 % 비 응축 | |
● 하이브리드 태양열 충전기 (M556HB-15T)
현지에서 충전 할 수있는 휴대용 배터리로 USB 및 주 전원, 태양 광으로 충전 가능합니다.
● 소형 휴대용 케이스 (M556KG-51T)
본체를 안전하게 보관합니다. 특히 높은 곳에서 측정시 측정기의 낙하 사고 방지에 도움이됩니다.
● USB 충전기 (M556B-10T)
미니 USB 충전기
5V 1A 110-240 VAC 50/60 Hz
해외 용 어댑터 부착
● 하드 케이스 (M556HA-55T)
본체를 엄중하게 보호하는 방수 밀폐 케이스입니다. 보관 및 운송시에도 안심입니다.
● 듀얼 교정 커버 (M556AR-25T)
듀얼 교정 커버는 기기의 교정 및 검사에 사용할 수 있습니다. 또한 장치를 사용하지 않는 경우에는 픽업의 보호 커버로 사용할 수 있습니다.
● 자석베이스 (M556MGA-41T)
금속의 표면을 거꾸로 상태에서 측정하는 경우와 같은 방향을 바꾸어 여러 번 측정을 할 때 도움이 가볍고 소형베이스입니다.
| 번호 | 품명 |
| M556B-10T | USB 충전기 |
| M556HA-55T | 하드 케이스 |
| M556KG-51T | 소형 휴대용 케이스 |
| M556MGA-41T | 마그네틱베이스 |
| M556HB-15T | 하이브리드 태양열 충전기 |
| M556AR-25T | 듀얼 교정 커버 |
