초음파 탐상기

초음파 탐상기





뛰어난 검사 성능을 갖춘 기본적인 초음파 탐상기입니다.
쉽게 다양한 용도로 사용할 수 있습니다.



■ 특징
● 파형을 표시하는 4 가지 방법 : 양의 반파 부정적인 반파, 전파 무선 주파수
● 자동 게인 조정, 결함 등가 계산 피크 메모리 기능
● 2 개의 고해상도 스캔 모드 : A와 B
● 에코 봉투의 표시
● 2 개의 개별 게이트 설정 및 알람 기능
● 각 채널에 별도의 검색 매개 변수와 DAC (거리 진폭 보정) 곡선을 갖춘 32 개 검출 채널이 있습니다.
● DAC 곡선의 자동 형성 및 30 점의 데이터를 기록 할 수 있으며, 조정 가능한 오프셋 곡선 및 게인 보정 기능을 사용할 수 있습니다.
● 자동 교정 기능을 갖춘 3 개의 감지 모드 : 싱글 프로브 듀얼 크리스탈 프로브 전송
● 데이터 분석 등 관리 소프트웨어를 포함하는 USB 인터페이스를 통해 PC에 연결된다
● 데이터 및 문서 파일 할당 테이블 (FAT) 시스템에서 관리되고 있기 때문에, 검사 데이터의 관리가보다 편리하고 신뢰성이 높고, 신속합니다.
● 최대 32M의 초대 용량 메모리 1000 개 에코 데이터를 저장할 수 있습니다.
● EL 하이라이트 매트릭스 디스플레이 (각도, 온도, 햇빛에 의한 드리프트 없음)
● 새로운 디지털 신호 회로는 M2700UD-310T를 위해 설계되어 있습니다
● 신호 분석에 DSP (Digital Signal Processor)를 사용하고 있기 때문에, 회로 노이즈가 적절하게 감소 된 파형이 안정됩니다.
● 옵션의 잉크젯 프린터와 카메라를 USB 케이블로 연결 가능
● 실시간 파형 표시 및 리뷰

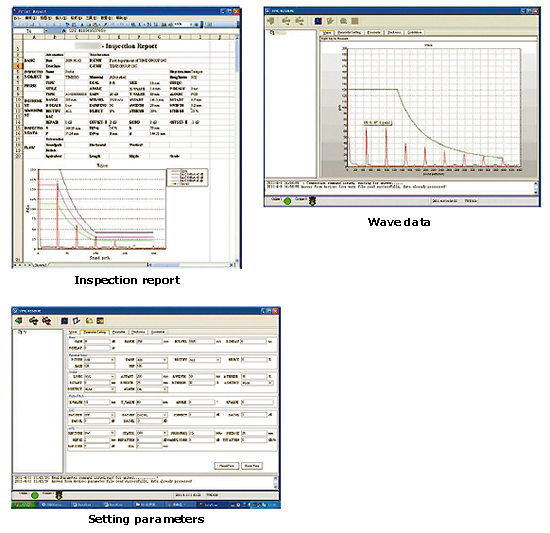

■ 전용 소프트웨어는 측정 데이터와 그래프를 실시간으로 표시하고, 데이터 편집 및 저장, 결함 검출 보고서 작성 및 인쇄 등 에 사용됩니다.

■ 표준 부속품
● 본체
● 전원 어댑터
● 넥
● 프로브 케이블
● 스트레이트 프로브 (2.5MHz, Ø20)
● 각 프로브 (5MHz 8 × 9K2)
● 카뿌란토
● 플래시 디스크
● 드라이버
● 교정 증명서
● 보증 카드
● 사용 설명서

■ 옵션 품목
● 케이블
● 전용 소프트웨어
● 각종 프로브
● 잉크젯 프린터

■ 사양

M2700UD-310T

번호
검색 범위	2.5 mm ~ 9999 mm
스캔 해상도	0.1mm (2.5mm ~ 100mm)
1mm (100mm ~ 5000mm)
게인	0dB ~ 110dB
D 지연	-20μs ~ + 3400μs
P 지연	0μs ~ 99.99μs 해상도 0.01μs
음속	1000 m / s ~ 9999 m / s
대역폭	0.2MHz ~ 15MHz
(Low 0.2 ~ 1 Mid.0.5 ~ 4 High 3 ~ 15)
수직 선형 정밀도	≦ 3 %
수평 직선 정밀도	≦ 0.2 %
다이나믹 레인지	≧ 32dB
보정	정반파, 부파, 전파 및 RF
검출 감도	≧ 60dB
테스트 모드	펄스 에코 듀얼 전송 스루 전송
펄서	스파이크 여기 펄서
덤핑	50Ω, 150Ω, 400Ω
거부	리니어, 전체 화면의 0 ~ 80 %, 1 % 단위로 가변
단위	미터 / 인치
인터페이스	RS232 / USB
프린터	EPSON 잉크젯 프린터
AC 조건	85 ~ 264V AC / 1.0A, 47 ~ 63Hz
사용 환경 온도	-10 ℃ ~ 40 ℃
사용 환경 습도	20 % ~ 90 % RH
전원	리튬 전지 4 × 3.6V 4000mAh
충전 시간	4 ~ 5 시간
치수	243 × 173 × 70mm
무게	1470g
