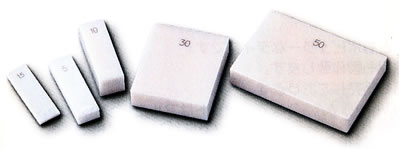

세라믹 블록 게이지 0 급 상당 제품
● 재질은 세라믹 (지르코니아)
● 녹슬지 않기 때문에 맨손으로 취급 할 습한 장소에서 사용 후 방 부식 처리가 필요하지 않습니다.
● 강철에 비해 내마모성이 높고 수명이 깁니다.
● 노화가 없습니다.
● 철분 등이 포함되지 않습니다.
■ 용도
● 일반 측정 검사 용 기준 게이지로
● 공간 블록과 고 부가가치 부품으로 사용
■ 단면 치수
10mm 이하 ... 30 (0 ~ 10.3) × 9 (-0.05 ~ -0.2) mm
10을 초과 100mm 다음 ··· 35 (0 ~ -0.3) × 9 (-0.05 ~ -0.2) mm
■ 열팽창 계수
(9.5 ± 1) × 10-6 / K
■ 치수 정밀도 규격
| 호칭 치수 (mm) | 0 급 | ||
| 이상 | 다음 | 치수 공차 (μm) | 허용 치수 편차 (μm) |
| - | 10 | ± 0.12 | 0.10 |
| 10 | 25 | ± 0.14 | 0.10 |
| 25 | 50 | ± 0.20 | 0.10 |
| 50 | 75 | ± 0.25 | 0.12 |
| 75 | 100 | ± 0.30 | 0.12 |
■ 사양 (세트 제품)
ME9C-032¥ 145,600-ME9C-047¥ 265,000-
| 번호 | 조 수 (개 세트) | 치수 구분 (mm) | 호칭 치수 (mm) | 개수 | 질량 | 가격 |
| 32 | - | 1.005 | 1 | 950g | ||
| 0.01 | 1.01 • 1.02 ... 1.09 | 9 | ||||
| 0.1 | 1.1 • 1.2 ... 1.9 | 9 | ||||
| 1 | 1 • 2 • 3 ... 9 | 9 | ||||
| 10 | 10 • 20 • 30 | 3 | ||||
| - | 50 | 1 | ||||
| 47 | - | 1.005 | 1 | 2.25kg | ||
| 0.01 | 1.01 • 1.02 ... 1.09 | 9 | ||||
| 0.1 | 1.1 • 1.2 ... 1.9 | 9 | ||||
| 1 | 1 • 2 • 3 ... 24 | 24 | ||||
| 25 | 25 • 50 • 75 • 100 | 4 |
■ 단품 판매도하고 있습니다.
