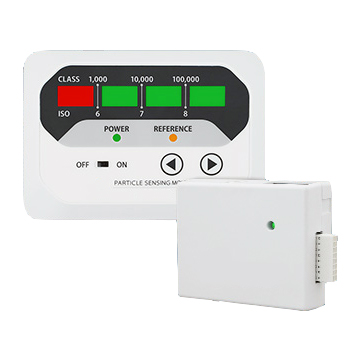

파티클 센서 모니터
공기 청정도 관리를 필요로하는 제조 공정과 작업 환경 오염도의 가시화에 도움 저비용 한편 소형 산업용 입자 계측기
■ 특징
이 제품은 0.3μm 이상의 입자 제어 임베디드 시스템 및 다점 측정을 목적으로 개발 한 간단한 조작성과 저렴한 가격을 추구 한 파티클 모니터 및 센서입니다.
● 다양한 용도에 맞게 출력 사양이 다른 5 모델을 라인업.
모니터 기능을 필요로하는 계측 용은 "MC19AR-PM * S '. 알람 출력, 0-5V 출력, Ethernet, Wi-Fi 통신 기능과 출력 사양이 다른 4 모델에서 선택 가능.
장치에 임베디드과 더 많은 곳에서 측정하는 경우에는 센서 자체의 "MC19AR-PSE" RS485 통신에 의해 다점 측정의 편리 성이 향상.
● 공기 청정도 클래스 1,000 ~ 100,000을 4 단계의 LED로 표시.
간단한 조작성 표시하여 청결 관리를 간편화하고 가시화를 실현.
● 0.3μm 및 5μm 이상 (참고치)의 입자 수를 출력.
청정도 관리에 필요한 0.3μm 이상의 입자뿐만 아니라 공정에서의 입자 부착에 의한 품질 불량 발생을 억제 할 수 있도록 5μm 이상의 입자 수 관리에도 대응.
● 모니터 유형 MC19AR-PM * S는 센서 유닛의 분리 탈착이 가능하다.
여분의 센서 유닛을 사용하여 교정 기간 동안 계속해서 측정이 가능합니다.
● 옵션 온습도 센서 유닛의 탑재가 가능하다.
본체에 온습도 센서 유닛을 연결하는 것으로, 온습도의 상시 모니터링도 가능.
■ 유형
| MC19AR-PM * S | MC19AR-PSE |
■ 공통 사양
| 광원 | 레이저 다이오드 |
| 입경 | 0.3μm 이상 /5.0μm 이상 ※ 1 |
| 측정 범위 | Class1,000 ~ Class100,000 ※ 2 |
| 출력 단위 | pcs / m3, pcs / cf, pcs / L |
| 센서 출력값 | 60s 평균 |
| 데이터 업데이트 시간 | 1s |
| 전원 전압 | 12 ~ 24V |
| 소비 전류 (최대) | 600mA (MC19AR-PSE는 200mA) |
| 작동 온도 | 0 ~ 40 ℃ |
| 저장 온도 | -20 ~ 60 ℃ |
| 작동 습도 | 30 ~ 80 % rh |
| 저장 습도 | 90 % rh 이하 |
| 무게 | 약 210g (MC19AR-PSE는 약 65g) |
| 적합 전선 사이즈 | AWG26 ~ 20 |
※ 1 : 5.0um은 참고치입니다.
※ 2 : Class1,000은 참고치입니다.
■ 사양
| 번호 | 유형 | 농도 출력 | 알람 출력 |
온습도 측정 기능 ※ 3 |
|||
| LED 레벨 표시 |
Reference 표시 |
아날로그 출력 |
디지털 통신 (인터페이스) |
||||
| MC19AR-PM1S | 모니터 | 〇 | 〇 | - | - | 〇 | - |
| MC19AR-PM2S | 〇 | 〇 | - | 〇 (Ethemet) |
〇 | 〇 | |
| MC19AR-PM3S | 〇 | 〇 | 〇 | - | 〇 | - | |
| MC19AR-PM4S | 〇 | 〇 | - | 〇 (Ethemet / Wi-Fi) |
〇 | 〇 | |
| MC19AR-PSE | 센서 | - | - | - | 〇 (RS485) |
- | - |
