분진 측정기

분진 측정기







더 작고 더 가벼운 휴대용 타입의 디지털 분진 측정기.



■ 개요
작업 환경 등에 따른 부유 입자상 물질의 측정에는 당사의 디지털 분진 측정기가 많이 사용되고 있으며, 광산란 방식에
의한 상대 농도계로 여과 포집 방법에 비해 신속하게 데이터를 얻을 되는 등의 장점이 있습니다.
한편, 얻어진 상대 농도는 특성상 여과 포집 법을 기준으로 질량 농도 변환 계수를 구하고, 질량 농도 보정해야합니다.
필요가 있습니다.
질량 농도 변환 계수 (K 값)를 입력하여 계수 값을 쉽게 질량 농도 환산 할 수 있습니다.
또한 측정 데이터 기록 기능을 탑재하고 있으므로, 기록 된 분진 농도의 데이터를 PC에 통합 할 수
있습니다.
기능 향상을 도모하고 있습니다 만, 조작은 당사 기존 디지털 분진 계와 거의 동일하기 때문에 그 분진 측정기에 익숙해 진 분들
도 쉽게 사용할 수 있습니다.


■ 특징
● 백라이트 액정 표시되고보기 쉬워졌습니다.
● 소프트 첨부 통신 케이블을 표준 제공합니다.
● 로깅 측정 ※ 기록주기가 1 초 ~ 99 분 59 초까지 설정할 수있게되었습니다.
● 질량 농도 변환 계수 (K 값)를 미리 입력하면 측정 값 (CPM)을 질량 농도 (mg / m 3 )으로 환산하여 표시로
할 수 있습니다.
● 산란 판 값과 배경 값 (BG)은 전원을 꺼도 기억됩니다.
또한 산란 판 값과 BG 값 데이터를 이용하여 자동으로 분진 측정 값의 보정이 이루어집니다.
● USB / RS-232C 출력, 전압 출력 (0 ~ 1V), 무 전압 펄스 출력 (오픈 콜렉터)의 3 종류의 데이터 출력을 표준 장비
하고 있습니다.
※ 로깅 측정
측정 데이터를 LD-3K2에 기록하면서 수행 측정합니다.
측정 개시 일시 측정 시간주기를 설정합니다.
데이터 카운트 (CPM) 값으로 기록 된 데이터는 화면에서 확인할 수 있습니다.
PC에 데이터 가져 오기 텍스트 형식으로 파일 저장하는 것이 가능합니다.
저장된 파일은 상용 스프레드 시트로 가공이 가능합니다.
데이터 수 : 최대 63488 점
· 측정 시간 : 최대 9999 시간 59 분
· 기록주기 : 1 ~ 5999 초 (99 분 59 초)
· 기록주기 1 초의 경우 : 약 17.6 시간의 기록이 가능
· 기록주기 1 분 : 약 44 일의 기록이 가능

　

■ 각부의 명칭


①	액정 디스플레이
②	전원 스위치
③	질량 농도 스위치 측정 후 누르면 카운트 (CPM)을 질량 농도 (mg / m3)로 변환합니다. 측정 중에 누르면 카운트 표시와 바 그래프 표시가 전환됩니다.
④	시간 설정 스위치 측정 시간 설정, 모드 전환
⑤	시작 / 정지 스위치 측정 시작 및 중지, 각 모드에서의 선택의 결정
⑥	採気口(커버 포함) 측정시에는 커버를 아래로 밀어 공기를 제거 넣습니다. 백그라운드 측정과 감도 맞게 위쪽으로 밀어 따오기 입을 막고 있습니다.
⑦	측정 / 감도 맞게 전환 노브
⑧	배기구
⑨	디지털 출력
⑩	펄스 출력 전압 출력
⑪	외부 전원 커넥터 AC 어댑터, 충전기 연결

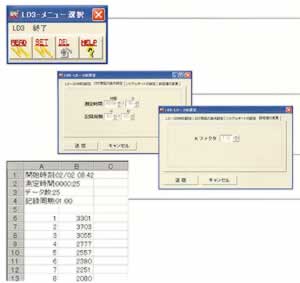

■ 통신 프로그램 표준 (USB 케이블 포함)

메뉴 화면
READ	로그 데이터를 읽기 PC에 파일로 저장합니다
SET	시간 측정 조건의 설정
DEL	로그 데이터 삭제
로그 측정 조건 설정
측정 시간	0000 시간 01 분 ~ 9999 시간 59 분
기록주기	00 분 01 초 ~ 99 분 59 초
설정 값 변경
K 값	(질량 농도 변환 계수)를 설정합니다.
설정 범위	0.1 ~ 93.9

측정 한 데이터는 CSV 형식으로 저장할 수 있습니다.
저장된 데이터는 상용 스프레드 시트로 가공 할 수 있습니다.


■ 사양

측정 원리	광산란 방식
광원	레이저 다이오드
측정 범위	0.001 ~ 10.00mg / m 3
측정 감도	1CPM = 0.001mg / m 3
측정 정밀도	± 10 % (교정 입자에 대해)
지시자	그래픽 액정 디스플레이 (백라이트, 명암 조정 가능)
표시 내용	● 측정 값 (0 ~ 99999 카운트) 5 자리 표시 ● 측정 시간 ● 현재 시간 ● 측정 모드 ● 배터리 ● K 값 (설정된 값 0.1 ~ 9.9) ● 막대 그래프 (측정 중에 스위치를 누르면 표시 )
측정 모드	● 다운 타이머 내장 다운 타이머에 의해 측정 시간을 설정하고 측정합니다. 6 초 10 초 30 초 1 분 2 분 3 분 5 분 10 분 (전원을 투입 한 초기 상태는 "1 분"다운 타이머 모드입니다) ● 수동 측정의 시작과 정지를 수동으로합니다. ● 로그 (로깅) 측정 시작 시간, 측정 시간,주기를 설정하고 측정 데이터를 본체에 기록하면서 측정합니다. ● 스팬 체크 감도 교정 용 산란 판을 삽입하여 측정을 실시하여 산란 판의 값을 측정하고 보정 값을 기억합니다. ● BG (백그라운드) 클린 에어 검출기를 채운 상태로 측정을 실시해, BG 값을 측정 · 저장합니다. 다음 측정 값에서 차감됩니다.
출력	● USB / RS-232C 출력 (제공된 소프트웨어가있는 통신 케이블에 의한) ● 무 전압 펄스 출력 : 오픈 콜렉터 ● 전압 출력 : 0-1V (3 레인지 선택 가능)
사용 환경	0 ~ 40 ℃ 5 ~ 90 % rh (단, 결로가 없을 것)
전원	입력 : DC12V AC : AC 어댑터 (PA-314 사용) DC : 단 3 건전지 8 개 (알카라인 건전지의 경우 약 24 시간 사용 가능) 니켈 수소 전지 팩 (옵션) (약 12 시간 사용 가능)
치수 · 질량	185 (W) × 69 (D) × 105 (H) mm (돌출부 제외) 약 1.2kg (배터리 제외)
부속품	어깨 걸이 벨트 삼각대 어댑터, 단 3 망간 건전지 × 8 개, 소프트 부 통신 케이블 (USB)
