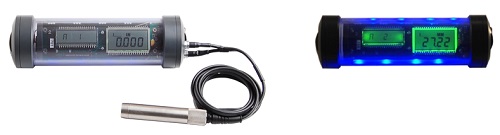

수중 측정 용 초음파 두께 측정기
■ 특징
● 내구성이 뛰어난 유기 유리를 사용. LED는 물속에서 뛰어난 시인성을 실현
수중 측정 용 초음파 두께 측정기입니다.
물속에서 작업을 전제로 개발하고 있기 때문에 매우 작업 성이 우수하며, 또한 내압 수심은 최대 300m와 비교할 수없는 성능을 가지고 있습니다.
● 5,000 개의 측정 값 저장 파형 및 측정 조건도 동시에 저장합니다. 제공된 소프트웨어에서 측정 보고서도 쉽게 만들
● 모재의 두께와 동시에 두께를 측정하는 '펄스 에코 + 두께 측정 모드」
● 트랜스 듀서 (프로브) 자동 인식 기능
● 자동 영점 조정 기능
■ 용도
● 선저, 교량, 교각, 강관 말뚝, 수중 파이프 라인 등의 수중 두께 측정
■ 사양
| 측정 모드 | 펄스 에코 | 두께, 부식 측정 | |
| 펄스 에코 + 두께 | 두께, 부식 측정, 두께 측정 | ||
| 에코 에코 | 도막에서의 모재의 두께 측정 | ||
| 에코 에코 에코 | 도막에서의 모재의 두께 측정 | ||
| 측정 범위 ※ 1 | 펄스 에코 모드 (1) | 0.63 ~ 508mm | |
| 펄스 에코 + 두께 측정 모드 (1) |
두께 | 0.63 ~ 508mm | |
| 두께 | 0.01 ~ 2.54mm | ||
| 에코 에코 모드 (1) | 2.54 ~ 102mm | ||
| 에코 에코 에코 모드 (2) | 1 ~ 152mm | ||
| 표시 분해능 | 0.01mm | ||
| 반복 정밀도 | ± 0.01mm | ||
| 음속 범위 | 1250 ~ 13995m / s | ||
| 측정 단위 | mm / inch 전환 | ||
| 일반 사양 | 디스플레이 | 수치 | |
| 내압 수심 | 300m | ||
| 환경 | IP68 | ||
| 출력 | RS232C (USB 변환 케이블, 전용 소프트웨어 포함) |
||
| 데이터 로거 | 5,000 건 (측정 파형 측정 조건) | ||
| 치수 | 230 (L) × 60 (D) mm | ||
| 무게 | 680g | ||
| 작동 온도 범위 | -29 ~ 60 ℃ | ||
| 각종 기능 | 막대 그래프 커플 링 체크 트랜스 듀서 (탐촉자) 자동 인식 기능 자동 영점 조정 기능 |
||
| 자료 목록 | 9 개 (내부 1 개는 소프트웨어에서 설정 가능) | ||
| 부속품 ※ 2 | 트랜스 듀서 (5MHz, φ16mm 코팅) × 2 개 케이스 접촉 매질 PC 연결 케이블 (RS232C / USB 변환 케이블) 소프트웨어 사용 설명서 보증서 교정 증명서 |
||
※ 1 : 측정 범위는 측정 물의 트랜스 듀서 (탐촉자) 등에 의해 다릅니다.
(1) 두 진동자 탐촉자 대응
(2) 보호 필름 첨부 한 진동자 탐촉자 대응
※ 2 : 수중 측정 트랜스 듀서의 수명을 현저하게 저하시킵니다. 따라서 수중 트랜스 듀서는 예비를 포함 2 개 포함되어 있습니다.
■ 재료 목록
| 자료 | 음속 (m / s) |
| 알루미늄 | 6,350 |
| 스테인레스 | 5,662 |
| 강철 | 5,918 |
| 철 | 5,893 |
| 주물 | 4,572 |
| 폴리 염화 비닐 | 2,388 |
| 폴리 에스테르 | 2,337 |
| 폴리 우레탄 | 1,778 |
| 사용자 설정 | 번들 소프트웨어로 설정 |
