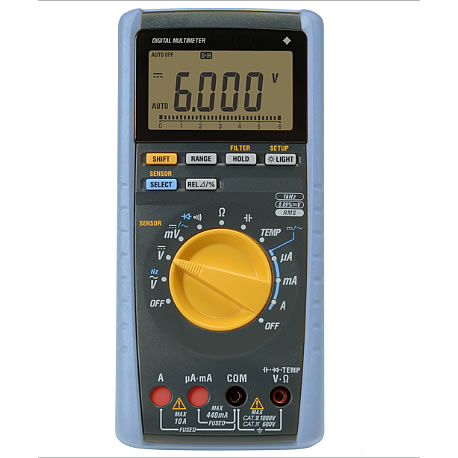

디지털 멀티 미터
안전 설계를 기본으로 보수 보전의 용도를 확대
높은 신뢰성과 안전성
■ 신뢰성
높은 정확도와 안심 보장
정확도 : DCV 범위에서 0.09 % + 2rdg
ACV 레인지에서 0.5 % + 5rdg (50 / 60Hz에서)
기본 검파 방식은 실효치를 채용
M98DMM-641Y 만 실효 와 평균 전환 가능
제품 보증 기간은 3 년
■ 사용자 보정 기능
DMM의 조정은 외장 케이스를 분리하여 볼륨 조정이 필요했습니다.
표면 패널의 조작에 의해 쉽게, 그리고 신뢰할 수있는 확실한 조정 작업을 실시 할 수 있습니다.
또한 지금까지는 자동 조정이 불가능했던 교류 전압과 교류 전류의 주파수 특성의 조정도 새로운 기술은 원터치 교정이 가능합니다.
사용자 보정 기능은 작업 효율의 향상과 비용 절감에 기여합니다.
각종 센서 출력 신호 (DC / ACmV)을 임의의 스케일링 수 단위도 변경 가능합니다.
(단위는 16 종류에서 선택합니다)
디스플레이는 2 단 표시되어 있으며, 출력 신호와 스케일링 값을 동시에 확인할 수 있습니다.
· 신규 채용의 주파수 특성 보정 회로는 특허 출원 중입니다.
* 별도 교정 용 기준 기가 필요합니다.
■ 안전성
안전 표준 EN61010-1에 적합
1000V CATⅢ 600V CATⅣ에 대응
오 설정을 방지 전류 단자 오 삽입 방지 셔터 (터미널 셔터)
DMM의 측정 회로에서 보호 회로를 갖추고도 "테스트 리드를 전류 측정 단자에 연결 한 채 측정 기능을 전류 이외의 기능 설정 "한 경우에는 단락에 의해 DMM은 손상됩니다.
이 인간의 오류를 방지하는 것이 터미널 셔터 기능입니다.
■ 각종 센서 출력 신호를 DMM에서 직독 가능
각종 센서 출력 신호 (DC / ACmV)을 임의의 스케일링 수 단위도 변경 가능합니다.
(단위는 16 종류에서 선택합니다)
디스플레이는 2 단 표시되어 있으며, 출력 신호와 스케일링 값을 동시에 확인할 수 있습니다.
| 측정 기능 | 직류 전압, 교류 전압, 직류 전류, 교류 전류, 저항, 주파수, 온도, 커패시턴스, 도통 체크, 다이오드 테스트, 로우 패스 필터의 ON / OFF 전환 가능 |
||
| - | 교류 전압 · 교류 전류는 실효치 검파 / 평균치 검파의 전환 가능 |
||
| 부가 기능 | 드 - 타호루도 / 오 - 토호 - 루 / 레인지 홀드, 최대 / 최소값, 저항 편차 / % 연산 오토 파워 오프 백라이트 |
||
| - | 평균 메모리 기능, 통신 기능, 로깅 메모리 |
||
| 보기 | 3.5 자리 LCD 디스플레이 7 세그먼트 디지털 표시 "6000"카운트 바 - 그래프 31 세그먼트 극성 표시 (-) 부호 만 점등 오버 레인지 표시 "OL"표시 배터리 전압 표시 동작 전압 이하의 때 " "마 - 크 점등 |
||
| 측정주기 | 5 회 / 초 (주파수 측정은 1 회 / 초, 용량은 최대 0.14 회 / 초 (1000μF), 저항 측정은 2.5 회 / 초, 온도는 0.7 회 / 초) 바 - 그래프 : 25 회 / 초 (직류 전압 다이오드 테스트 : 5 회 / 초) |
||
| 사용 온습도 | -10 ℃ ~ 55 ℃ (80 % RH 이하) 단, 결로가 없을 것. 40 ~ 55 ℃의 범위에서 70 % RH 이하 |
||
| 저장 온도 습도 | -30 ℃ ~ 70 ℃ (70 % RH 이하) 단, 결로가 없을 것. | ||
| 온도 계수 | -10 ℃ ~ 18 ℃, 28 ℃ ~ 55 ℃의 범위에서 23 ℃ ± 5 ℃의 정확도 × 0.1 / ℃ 이하 |
||
| 전원 | 단 3 형 건전지 4 개 | ||
| 배터리 수명 | 약 300 시간 (직류 전압 측정에서 알칼리 건전지 사용시) | ||
| 내전압 | 6.88kV 5 초간 (입력 단자 - 케 - 스 사이) | ||
| 외형 치수 | 약 90 (W) × 192 (H) × 49 (D) mm | ||
| 질량 | 약 570g (배터리 포함) | ||
| 규정 준수 | 안전 규격 | EN61010-1, EN61010-2-030, EN61010-031, 1000VCATⅢ, 600VCATⅣ 오염도 2 해발 2000m 이하 |
|
| EMC 표준 | EN61326-1 ClassB, EN55011 Class B Group 1, EN61326-2-1 | ||
| 부속품 | 건전지 4 개 테스트 리드 1 조, 취급 설명서 1 부 휴즈 (본체 수납) 440mA / 1000V 및 10A / 1000V |
||
