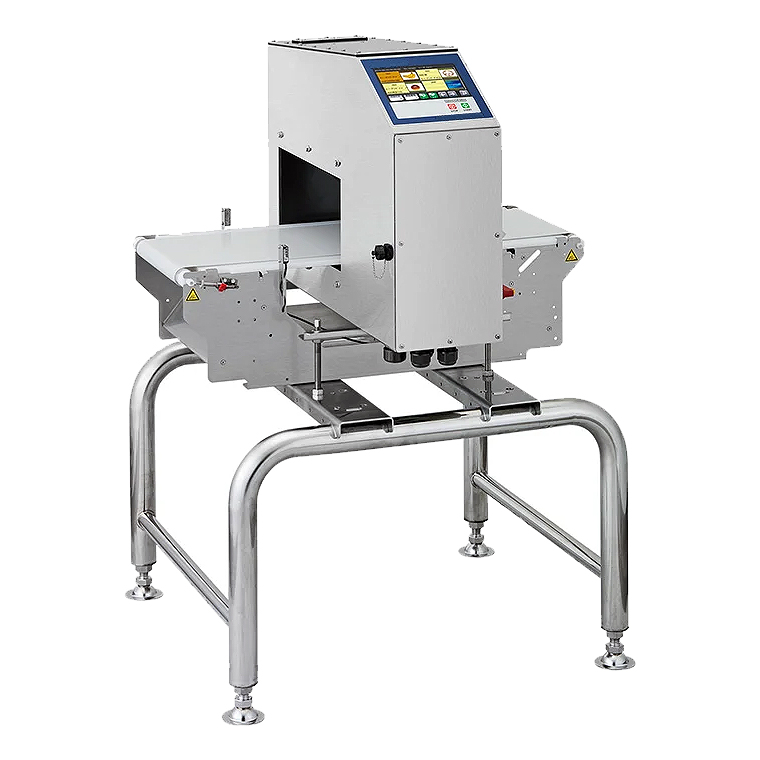

금속 탐지기 (통과 높이 80mm)

 금속 탐지기 (통과 높이 80mm)



다중 주파수에 대응 해, 외부 노이즈의 시각화 기능을 갖춘 워밍업 무료 금속 탐지기입니다.
드라이 제품 습식 제품 알루미늄 증착 포장 제품 모두에 대응하고 소음 / 진동 대책 강화로 안정적으로 고감도 검출이 가능합니다.



■ 금속 검출기의 기본 원리
전자식 금속 탐지기 센서 헤드는 하나의 송신 코일과 차동 연결된 2 개의 수신 코일로 구성되어 있습니다.
피 검사 제품은 코일 사이를지나 코일에 자기장이 발생하는 상태입니다. 수신 코일은 일반적 전송 코일에서 같은 양만큼의 자기장 (자속)을 받게되고, 통과시킨 것에 금속 등의 전기를 통하는 것이 혼입 한 경우 자기장을 교란 2 개의 수신 코일의 자기장에 차이가 있습니다. 그 차이를 신호로 파악함으로써 금속을 감지합니다.


■ 멀티 주파수 대응과 외부 노이즈 시각화
● 고주파 대역 · 중간 주파수 대역과 저주파 대역의 3 감지 대역의 주파수 전환 방식
3 감지 대역에서 주파수 해석을 실시해 최적의 주파수를 선택 안정적인 검사를 가능하게했습니다 .
드라이 제품 습식 제품 알루미늄 증착 품 산소 함유 제품의 탈산 소제 결품 검출 및 금속 검출에 대응하고 있습니다 (산소 함유 제품 금속 탐지기는 옵션 지원).

● 외부 노이즈 시각화 기능 (제조 특허 출원 중)
AND-MD-MEET (AandD Metal Detector Measurement Environment Evaluation Tool)
금속 탐지기의 탐지 헤드를 사용하여 환경의 전자 노이즈를 측정 · 표시하는 소프트웨어에서
처음으로 금속 탐지기 에 탑재 한 기능입니다.
이 기능은 기존에 알지 어려웠던 설치 환경에서 노이즈의 상태를 (현 사용 주파수 주변의
주파수까지) 시각화 할 수 있으며, 노이즈 대책을보다 쉽고 빠르게 할 수 있습니다.

● 워밍업 무료
온도 위상 특성의 개선을 통해 시작 후 바로 안정된 검사 수 있습니다

● 나사를 사용하지 탈착기구 제조 특허
안심 · 안전, 유지 보수가 쉬운
금속 부품에 의한 고정 수단을 설치하고, 수지 플레이트 제거 을 가능하게했습니다.
이렇게하면 나사의 풀림에 의한 흔들림이나 탈락이 해소되고 안심 · 안전하게 사용할 수 있습니다.

● 7 인치 컬러 터치 스크린
직관적 인 조작으로 누구나 안심하고 사용 가능합니다.
고속 CPU 탑재하여 시인성 · 조작성이 향상되었습니다.
음성 안내에 의한 지원 기능있는 것입니다.


● USB 메모리에서 사진 가져 오기
USB 메모리 검사하는 제품의 이미지를 본체에 통합 할 수 있습니다. 이미지는 썸네일 표시하여 쉽게 설정할 수 있습니다. 상품 선택시에 식별이 용이합니다.


● 등록 품종 최대 1000 품종
검사하는 제품을 10 그룹으로 나누어 각 그룹 최대 100 개까지 등록이 가능합니다.

● 내 환경성 개선
인버터 등의 노이즈의 영향을 개선했습니다. 대 진동을 개선했습니다.

● 유지 보수가 용이
기어 구동 벨트기구에 의해 이송 벨트의 교환에서 청소 · 유지 관리가 용이합니다. 컨베이어 부 (IP66 준수)의 내구성 향상 · 사행이 일어나기 어려운 구조입니다.

● 센서 헤드 높이 변경 가능
센서 헤드의 높이 위치 변경에 따라 제품 영향을 저감화 안정적으로 사용할 수 있습니다.

● 산업 디자인
플라스틱 류를 최대한 배제하고, 열화 나 손상에 의한 제품으로 가을 · 혼입의 걱정이 없습니다. 또한 고기능 · 고성능을 추구하고 견고한 구조로했습니다.

● 기록 기능
<조작 이력>
설정 변경 작업 이력 최근 100 건을 기록하고 표시 할 수 있습니다. 검사 기록 기능과 함께, HACCP 관리에 사용할 수 있습니다.
사용자를 등록하고 관리 수준 개입 제한 할 수 있습니다.
[운영자 (작업자)]
[품질 관리자 (품질 관리)]
[관리자 (작업 책임자)]
[관리자 (관리 책임자)]
과 4 단계로 나누어 각 사용자에게 적절한 관리 수준을 할당 하여
부주의 한 조작을 방지 할 수 있습니다. ※ 1
※ 1 전원 투입 후 관리 수준은 "운영자"로 설정되어 있습니다.

<검사 기록>
검사 중에 USB 메모리에 검사 기록을 저장할 수 있습니다. 출력 형식 : 날짜, 시간, 검사 번호, 상품명, 상품 코드, 판정 결과, 검출 치

● USB 메모리에 출력 ※ USB 메모리는 포함되어 있지 않습니다
USB 메모리의 전체 검사 기록 (c) 모든 조작 이력 ( cv) 집계 결과 데이터 (PDF)의 출력이 가능합니다.
검사 시작에서 검사 완료까지의 검사 결과를 PDF로 USB 메모리에 저장이 가능합니다.
USB 메모리를 지시자의 USB 포트에 연결하고 검사를 시작합니다.
