X선 센서 시스템 LINE형으로 검사할 수 있는 것

X선 센서 시스템 LINE형으로 검사할 수 있는 것



검사할 수 있는 것

• 물림 (카미코, 제품이나 포장재가 끼이는 현상)

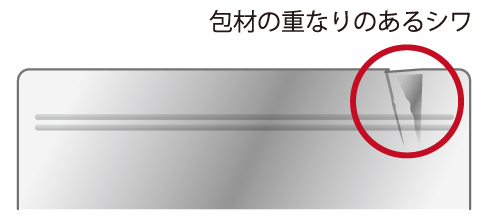

• 다트 (포장재의 주름이나 접힘)

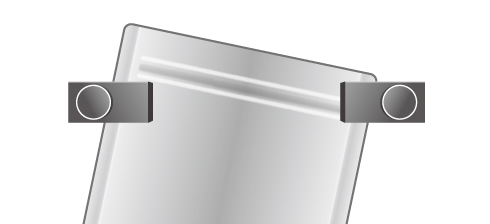

• 비스듬한 씰 (잡기 불량)
• 봉투 두 장 겹침 (2매 취급)

X선 검사 시스템의 특징

• 저에너지 X선을 사용하기 때문에 얇은 물림도 고정밀로 검출합니다.
  • ⇒ 얇은 물질에 대한 감도가 높다는 특성이 있습니다.
• 포장기 내부에 통합할 수 있어 생산 라인 레이아웃 변경이 필요 없습니다.
• 포장기 내부에서는 제품의 자세가 안정되어 있어 씰(봉합) 부분의 변형이나 접힘 등이 적게 발생합니다.
  • ⇒ 변형이나 접힘은 오검출의 원인이 됩니다.

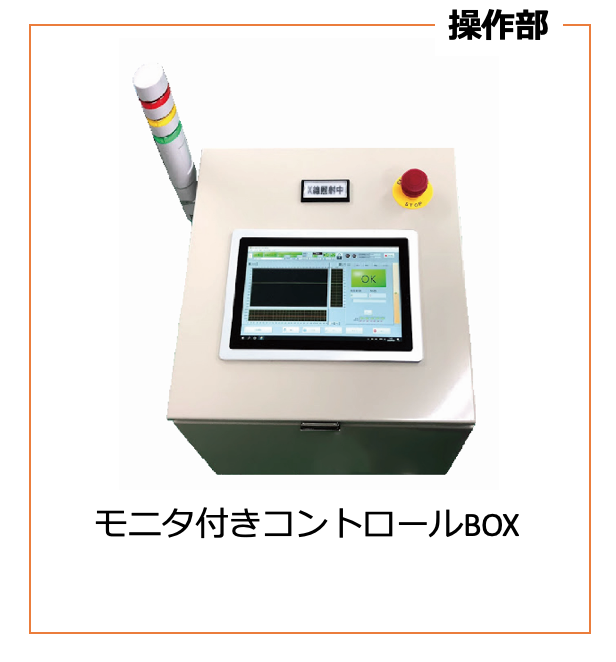

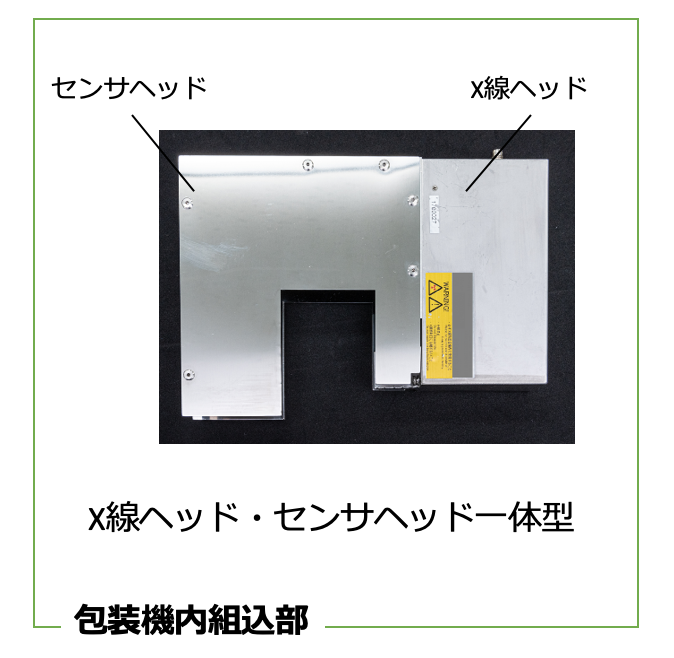

X선 센서 시스템의 LINE형 구성

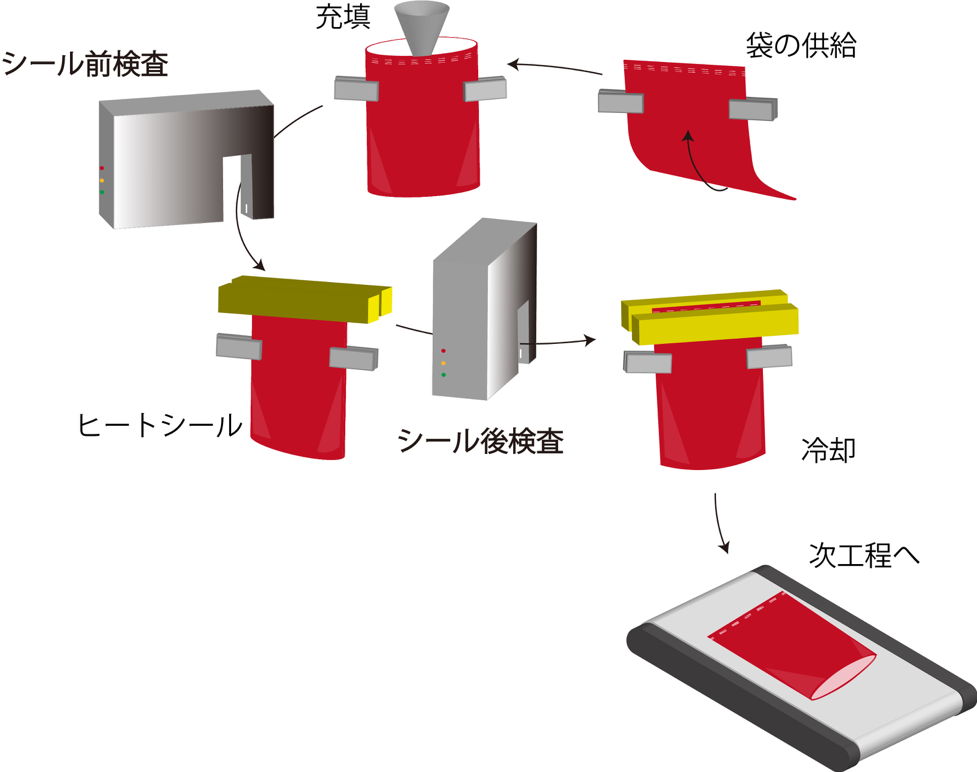

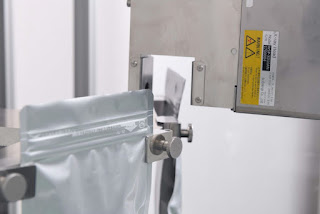

급봉(給袋) 포장기 통합 사례

상품이 X선 센서를 통과할 때의 X선 투과량을 측정함으로써 물림을 검출할 수 있습니다.

통합 위치

1. 씰(봉합) 전 검사… 충전 ~ 열 밀봉(히트 씰) 사이에 설치
   • 열 밀봉으로 인해 물림이 눌리기 전 상태에서 검사하여, 더욱 고감도로 물림을 검출할 수 있습니다.
2. 씰(봉합) 후 검사… 열 밀봉(히트 씰) ~ 냉각 사이에 설치
   • 물림에 더하여 다트(주름)도 검출하는 것이 가능합니다.
