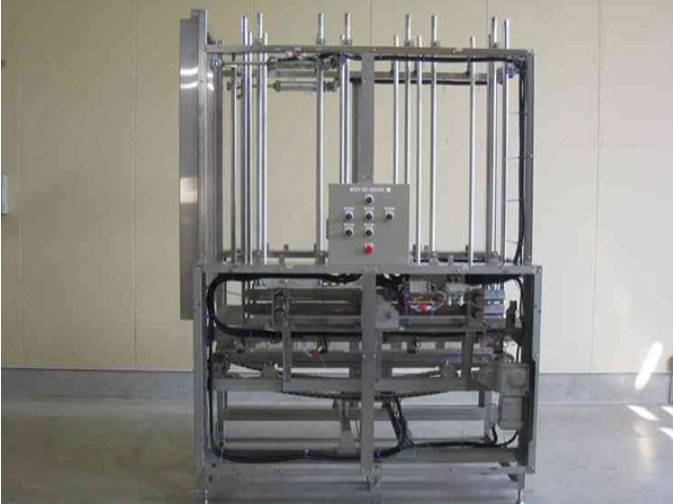

빵 상자 스태커

장치 기능 소개

이쪽은, 장치 외형이 1,790×1,540×3,025, 반송하는 컨테이너 사이즈가 630×450×155H, 패스 라인은 700mm의 스태커입니다. 제빵 공장에서 각 점포에 빵을 배송할 때 사용하는 빵 상자를 계단하기 위한 장치로, 각 점포에서 제빵 공장에 12단 적재의 산으로 되돌릴 때에 사용됩니다.

세정기로 1개씩 씻은 빵 상자를 2개 동시에 처리해, 12단 쌓이는 2산에 단 쌓는 스태커입니다.

하류 생산 라인에서 빈 박스 공급 지시가 나올 때까지 스토리지 컨베이어에 12 단 쌓인 더미에서 버퍼. 능력치로서는 시간당 1,500 컨테이너(1 컨테이너당 2.4초)로 계단을 실시합니다.

컨테이너의 승강은 필요 능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다. 또, 반송에 있어서의 내하중량은 1.45kg입니다.

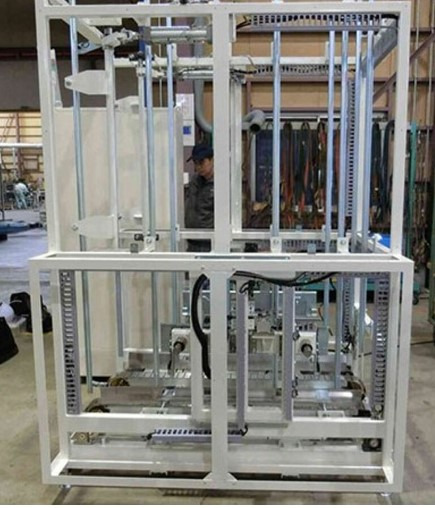

식품 공장 컨테이너 스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,300×1,620×2,375, 컨테이너 사이즈가 553×420×144H, 패스 라인은 730 mm의 스태커입니다.
식품가공센터에서 사용되는 장치로 세정기 출구에서 배출된 컨테이너를 3개 동시에 17단 쌓인 3산에 쌓는 스태커입니다.

주된 흐름으로서는, 컨테이너가 각 점포로부터 센터로 돌아왔을 때, 짧은 방향으로 1단씩 빈 상자 상태로 세정기에 투입된 후에 단적을 실시하기 위해서 이용합니다.

능력치로서는 시간당 1,200 컨테이너(1 컨테이너당 3초)로 처리가 가능합니다.
컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.45kg입니다.

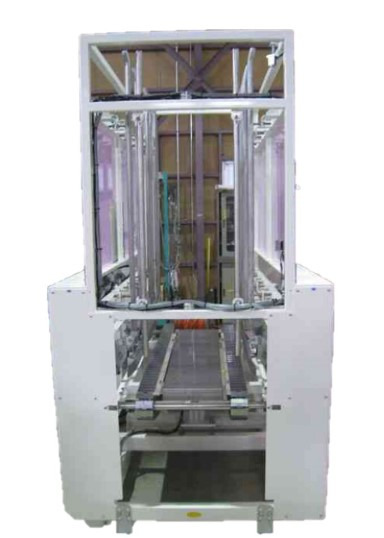

빵 상자 스태커

장치 기능 설명
이쪽은, 장치 외형 사이즈가 1,710×942×2,638, 반송 워크 사이즈가 630×450×155H, 패스 라인은 700 mm의 스태커입니다.

제빵 공장에서 각 점포에 빵을 배송할 때 사용하는 두꺼운 상자를 쌓기 위한 장치입니다.

주된 흐름으로서는, 빵 상자(두꺼운 상자)가 각 점포로부터 제빵 공장에 10단 쌓인 산으로 돌아가, 세정기에 1개씩 투입됩니다
. 그 후, 씻은 두꺼운 상자를 본 장치로 쌓아 올려, 스토리지 컨베이어상에서 20단 쌓아의 산으로 버퍼하기 위해서 컨테이너를 3개 동시에 처리해, 10단 쌓아의 3산에 스텝을 실시합니다.

하류에서 빈 상자 공급 지시가 나올 때까지 3 개의 산에서 저장합니다.
처리 능력치로서는 1시간당 1,500 컨테이너(1 컨테이너당 2.4초)로 단적을 실시합니다. 컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.8kg입니다.

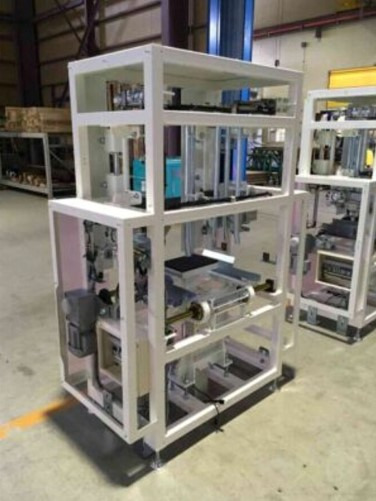

약품 컨테이너 스태커

장치 기능 설명
이쪽은, 장치 외형 사이즈가 1,200×625×1,700, 스틸제의 컨테이너 사이즈가 424×292×168H, 패스 라인은 700 mm의 스태커입니다.
의약품 도매 센터 내에서 피킹된 의약품을 작업자가 컨테이너 안에 넣고 선적 레인에 짧은 손으로 투입할 때 사용됩니다.

컨베이어에 의해 반송된 최대 중량 20kg의 실 컨테이너를 10 쌓는 스태커입니다.
능력치로서는 시간당 400 컨테이너(1 컨테이너당 8.2초)로 스텝을 실시합니다.
컨테이너의 승강은, 필요능력으로부터 전동 린더를 선정해, LM 가이드와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 20kg입니다.

약품 컨테이너 스태커

장치 기능 설명
이쪽은, 장치 외형 사이즈가 850×900×1,900, 컨테이너 사이즈가 530×366×95H, 패스 라인은 600 mm의 스태커입니다.

의약품 도매 센터 내에서 사용되는 오리콘을 쌓아 올리는 데 사용됩니다.
구체적으로는, 의약품을 피킹한 후, 접힌 컨테이너를 빈 상태에서 짧은 방향으로 투입해, 1개당 2.4kg의 컨테이너를 1~3단마다 9단 쌓아에 스택 합니다.

능력치로서는 시간당 1,400 컨테이너(1 컨테이너당 2.5초)로 스텝을 실시합니다.
컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 2.4kg입니다.

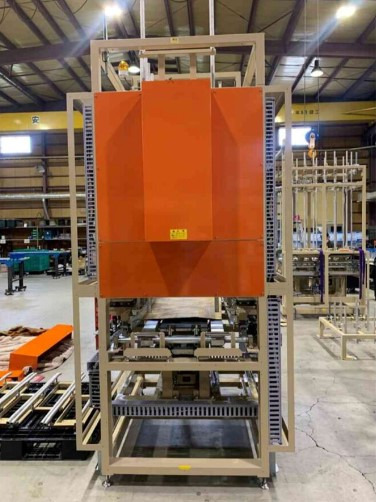

농업용 대여 오리콘 스태커

장치 기능 설명
이쪽은, 장치 외형이 1,385×1,500×3,190으로, 컨테이너 사이즈가 540×365×295(61)H로, 패스 라인은 1,000mm의 스태커입니다.
농가에서 센터로 돌아가기 오리콘을 세척기로 씻은 후 컨테이너를 접은 상태에서 짧은 방향으로 운반합니다.

이 반송시에 오리콘을 3개 동시에 39단 쌓아, 3산에 단 쌓습니다.
능력치로서는 시간당 3,000 컨테이너(1 컨테이너당 1.2초)로 계단을 실시합니다. 컨테이너의 승강은 필요능력에서 서보모터를 선정하고 볼나사와 LM가이드와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.695kg입니다.

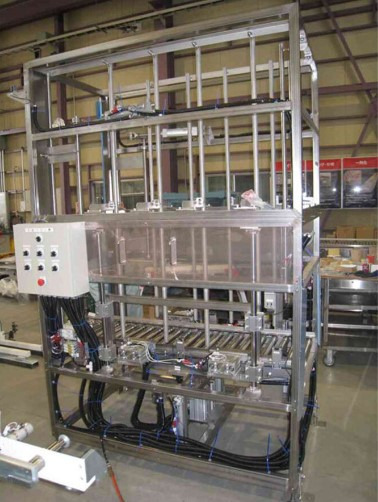

농업용 대여 오리콘 스태커

장치 기능 설명
이쪽은, 장치 외형 사이즈가 1,385×1,500×3,190, 리프 오리콘의 사이즈가 600×400×125(47)H, 패스 라인은 1,000mm의 스태커입니다.
농가에서 센터로 돌아가기 오리콘을 세척기로 씻은 후 컨테이너를 접은 상태에서 짧은 방향으로 운반합니다.

이 반송시에 오리콘을 3개 동시에 47단의 3산에 단 쌓습니다. 능력치로서는 시간당 3,000 컨테이너(1 컨테이너당 1.2초)로 계단을 실시합니다.

컨테이너의 승강은, 필요능력 및 컨테이너 중량으로부터 전동 실린더를 선정해, LM 가이드와의 조합으로 실시하고 있습니다. 또, 반송에 있어서의 내하중량은 1.15kg입니다.

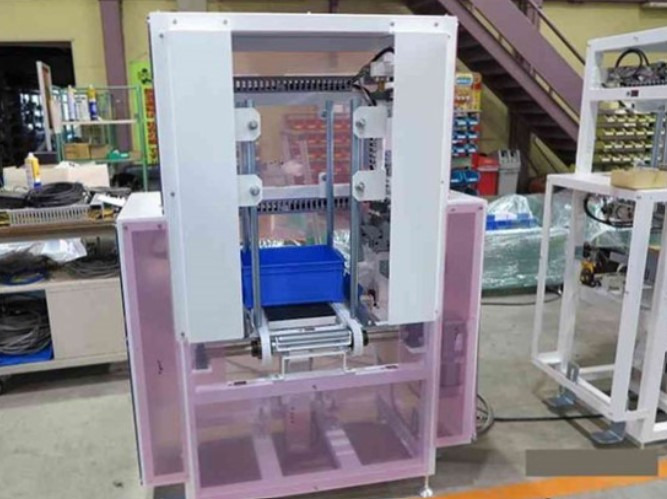

볼트 제조업체 컨테이너 스태커

장치 기능 설명
이쪽은, 장치 외형 사이즈가 1,080×710×1,745로, 반송하는 컨테이너 사이즈가 425×290×169H, 패스 라인은 600mm의 스태커입니다.
볼트류 도매 센터 내에서 작업자에게 피킹되어 컨테이너 내에 수납된 의약품을 출하 레인에 짧은 방향으로 투입합니다.

컨베이어에 의해 반송된 최대 5㎏의 실제 컨테이너를 5단으로 스택할 때 사용됩니다.
능력치로서는 시간당 600 컨테이너(1 컨테이너당 6초)로 스텝을 실시합니다.
컨테이너의 승강은, 필요능력 및 컨테이너 중량으로부터 전동 실린더를 선정해, LM 가이드와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 10kg입니다.

약품 컨테이너 스태커

장치 기능 설명
이쪽은, 장치 외형 사이즈가 1,200×625×1,700, 반송하는 컨테이너 사이즈가 423×291×168H, 패스 라인은 700 mm의 스태커입니다.
의약품 도매 센터 내에서 작업자에게 피킹되고 컨테이너 내에 수납된 의약품을 선적 레인에 짧은 방향으로 투입합니다.

컨베이어에 의해 반송된 최대 10㎏의 실제 컨테이너를 3단으로 스택할 때 사용됩니다.
능력치로서는 시간당 440 컨테이너(1 컨테이너당 8.2초)로 스텝을 실시합니다.
컨테이너의 승강은, 필요능력 및 컨테이너 중량으로부터 전동 실린더를 선정해, LM 가이드와의 조합으로 실시하고 있습니다. 또, 반송에 있어서의 내하중량은 10kg입니다.

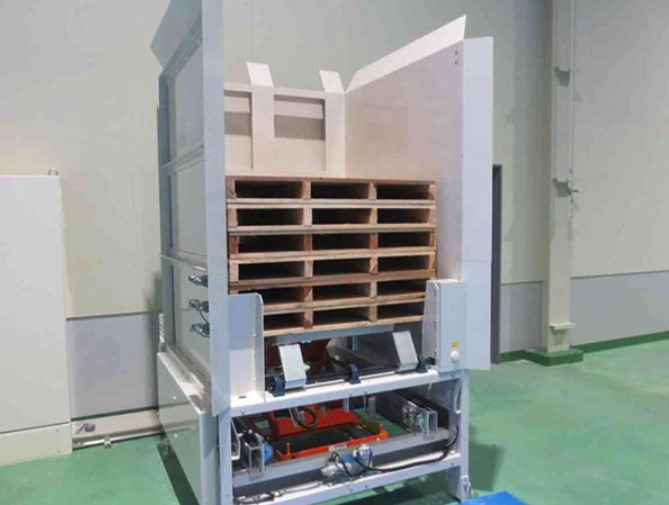

팔레트 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,310×1,390×2,555, 반송하는 팔레트 사이즈가 1,100×1,100×120H, 패스 라인은 520 mm의 언스태커입니다.
용도로는 10단 쌓인 빈 팔레트를 포크리프트에 의해 투입해, 최하단의 빈 팔레트로부터 1단씩 단발라시합니다.

능력치로서는 시간당 400 팔레트(1 팔레트당 4.8초)로 단바라시를 실시합니다.
팔레트의 승강은 필요 능력으로부터 유압 리프터로 실시하고 있습니다.

프로세스 센터 컨테이너 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,280×1,700×2,315, 스틸제의 사이즈 557×459×108 H, 패스 라인은 290 mm의 언스태커입니다.

공정 센터(육류 가공 센터)와 점포 사이를 오가는 중첩 컨테이너의 단발라시의 용도로 사용됩니다.
구체적인 공정으로는 중첩 컨테이너가 공정 센터로 돌아온 후 세척 라인에 투입됩니다.
그런 다음 스토리지 컨베이어에 중첩 상태에서 32 단으로 쌓아 올립니다.

마지막으로, 스토리지 컨베이어에 2산 동시로 쌓여 있는 컨테이너를 1~3단마다 스텝 밸러시를 실시해, 다음 공정인 가공실에 1~3단으로 짧은 방향으로 빈 상태로 공급합니다.

능력치로서는 시간당 750 컨테이너(1 컨테이너당 4.8초)로 단바라시를 실시합니다.
컨테이너의 승강은 필요능력에서 서보모터를 선정하고 볼나사와 LM가이드와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.5kg입니다.

빵 상자 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,790×1,540×3,025, 반송하는 빵 상자(두꺼운 상자)의 사이즈 630×450×155H, 패스 라인은 700 mm의 언스태커입니다.

제빵 공장에서 각 점포에 빵을 배송할 때 사용하는 빵 상자(두꺼운 상자)를 단발라시 처리를 하기 위해서 사용하는 장치입니다.

빵 상자(두꺼운 상자)는 배송 후 각 점포에서 제빵 공장에 12 단 쌓인 산으로 돌아갑니다.
그 두꺼운 상자를 1개씩 세정기에 투입할 때에, 컨테이너를 2산 동시에 1단 적층에 단바라시 처리를 실시할 필요가 있어, 본 장치는 같은 공정에서 사용됩니다.

능력치로서는 시간당 1,500 컨테이너(1 컨테이너당 2.4초)로 단바라시를 실시합니다.
컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.8kg입니다.

프로세스 센터 컨테이너 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,000×1,750×2,452, 스틸제의 사이즈 557×459×125 H, 패스 라인은 690 mm의 언스태커입니다.

프로세스 센터(육육 가공 센터)와 점포의 사이를 오가는 네스팅 컨테이너를 단바라시 처리하기 위한 장치입니다.

세정 라인 후 스토리지 컨베이어에 네스팅 상태의 24단 적재로 스톡되어 있는 컨테이너를 가공실에 투입할 때, 4단에서 짧은 방향으로 빈 상태로 공급해야 합니다.

거기서, 스토리지 컨베이어로부터 가공실에 투입할 때, 1산·4단마다 단바라시 처리를 본 장치에서 실시합니다.
처리 능력으로서는 시간당 1,500 컨테이너(1 컨테이너당 2.4초)로 단바라시를 실시합니다.
컨테이너의 승강은, 필요 능력으로부터 부모와 자식 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.33kg입니다.

프로세스 센터 컨테이너 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,000×1,750×2,452, 스틸제의 사이즈 557×459×125 H, 패스 라인은 800 mm의 언스태커입니다.

공정센터(육육가공센터)와 점포 사이를 오가는 네스팅 컨테이너는 각 점포에서 센터로 네스팅 상태의 25단 적재로 돌아옵니다.
그 때에 세정기에 1단으로 짧은 방향으로 빈 상태로 투입하기 위해 세탁기 앞에서 3산 동시에 1단마다 단 버러시 처리를 실시합니다.
본 장치는 그를 위한 언스태커 장치입니다.

처리 능력은 시간당 1,500 컨테이너(컨테이너당 2.4초)로 스테이지 밸러시를 수행합니다. 컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.33kg입니다.

프로세스 센터 컨테이너 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,200×625×1,700, 반송하는 컨테이너 사이즈가 560×453×151H, 패스 라인은 800 mm의 언스태커입니다.
용도로서는 프로세스 센터(육육 가공 센터)와 점포의 사이를 오가는 네스팅 컨테이너가, 각 점포로부터 센터에 네스팅 상태의 25단 적재로 돌아옵니다.

그 때에 세정기에 1단으로 짧은 방향으로 빈 상태로 투입하기 위해 세탁기 앞에서 3산 동시에 1단마다 단 버러시합니다.
능력치로서는 시간당 1,500 컨테이너(1 컨테이너당 2.4초)로 단바라시를 실시합니다.

컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.5kg이 됩니다.

경보기 공장 컨테이너 언스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 890×690×1,500, 반송하는 컨테이너 사이즈가 503×335×705H(5단)로 패스 라인은 585mm의 언스태커입니다.
자동차 부품 메이커의 제조 공정에 있어서 제품이 들어간 컨테이너가 5단 쌓아서 보관되고 있어 그것을 출하 곤포 공정에 1단씩 공급하기 위해 1산·5단마다 단바라시하기 위해서 사용되고 있습니다.

능력치로서는 시간당 540 컨테이너(1 컨테이너당 6.6초)로 단바라시를 실시합니다.
컨테이너의 승강은, 필요능력으로부터 기어드 모터를 선정해, LM 가이드와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1산 39kg입니다.

프로세스 센터 용 컨테이너 스태커

장치 기능 설명

이쪽은, 장치 외형 사이즈가 1,100×1,050×3,188, 반송하는 컨테이너 사이즈가 560×453×151H로, 패스 라인의 1,050mm의 스태커입니다.
용도로는, 프로세스 센터(육육 가공 센터)에서 사용되는 컨테이너가 각 점포에서 센터로 돌아가 짧은 방향으로 1단씩 빈 상자 상태로 세정기에 투입될 때에 이용되고, 세정기 출구에서 5단 쌓아 배출된 산을 1산 25단 쌓인 산에 단적하는 스태커입니다.

능력치로서는 시간당 1,500 컨테이너(1 컨테이너당 2.4초)로 계단을 실시합니다.
컨테이너의 승강은, 필요능력으로부터 에어 실린더를 선정해, 가이드 샤프트와의 조합으로 실시하고 있습니다.
또, 반송에 있어서의 내하중량은 1.5kg이 됩니다.
