각절 포장기 제품 공급 장치

카스텔라, 롤 케이크를 자동으로 각절 포장기에 투입시키는 공급 장치입니다.
공급장치를 도입하기 전에는
・대차로부터 상품이 탑재된 판을
내리는
사람
이들 3명으로 작업해, 각절 포장기에 치아 빠져 투입하고 있었습니다.
기계의 도입으로 나서는 2인성 인화시켜, 1명으로 작업할 수 있고, 제품, 형상에 의해 사양은 바뀌지만 60회전으로 작업을 실시할 수 있습니다.

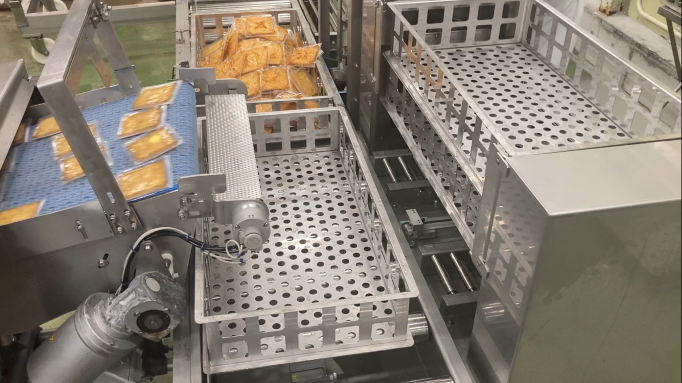

튀김 트레이 넣기 장비

딥 드로잉 포장기에서 나오는 유 튀김을 트레이에 자동 공급시키는 장치입니다.
장치를 도입하기 전에는 한 번에 12장 나오는 유 튀김을 사람의 손으로 갖추어 트레이에 늘어놓고 있었습니다.
늘어놓는 것이 중요하지 않고, 1 배치의 입수가 중요하므로 12장을 1 샷과 칼라 센서로 확인해, 규정의 매수를 공급합니다.

또 트레이 자체도 세트하는 것만으로 자동 공급하고 있습니다.
그 사이에 다른 작업도 할 수 있습니다.

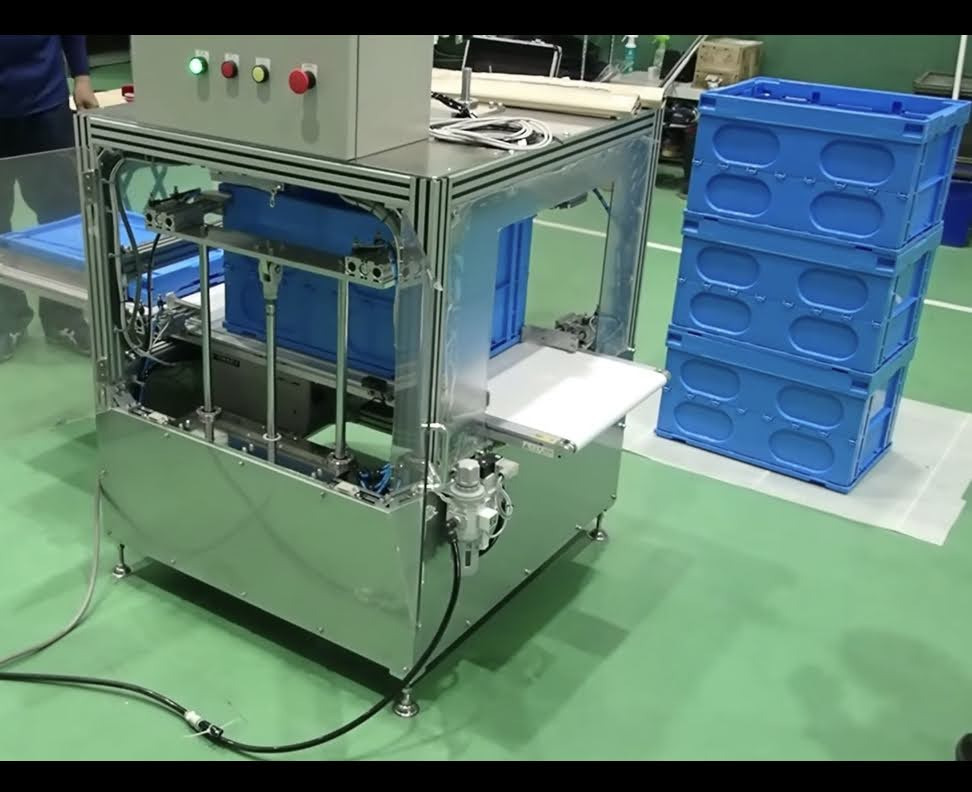

오리콘 조립 장치

접이식 컨테이너를 조립하는 장치입니다.
오리콘의 크기나 손톱을 걸는 위치가 같지 않은 물건을 조립할 수 없기 때문에 이번은 전용기가 되어 버립니다만, 설계, 예산에 따라서는 전환이 가능하게 된다고 생각됩니다.
이 장치에서는 7초~8초로 오리콘 1개를 조립합니다.

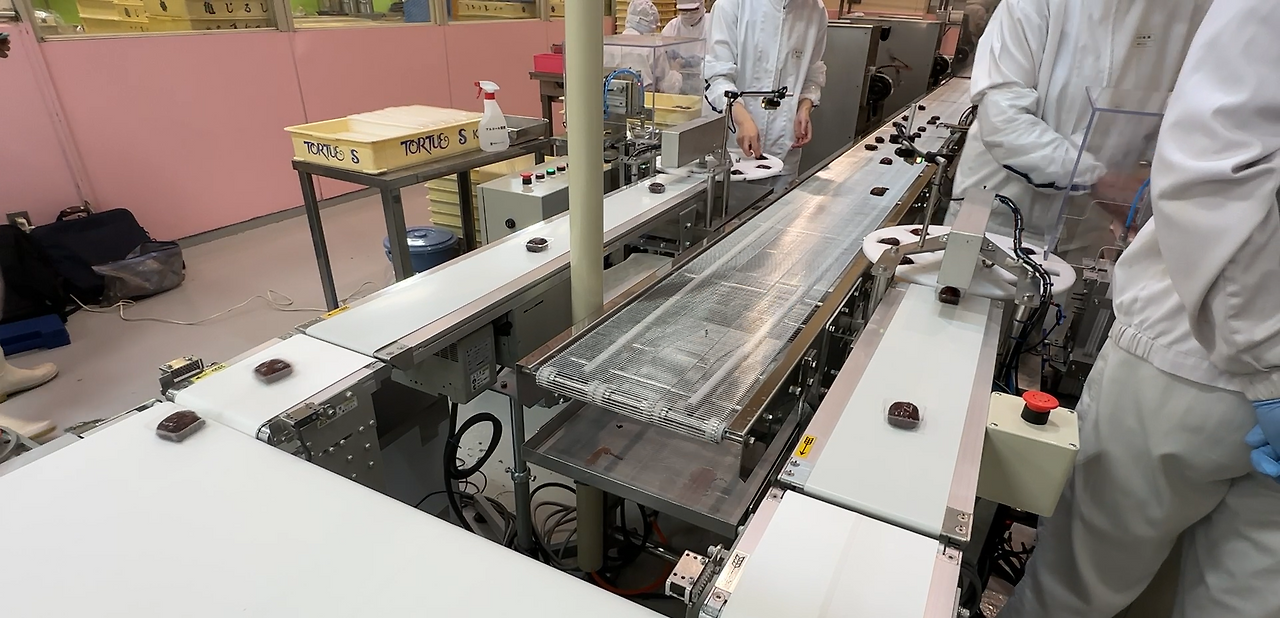

피자, 토스트 이송 장치

간헐 컨베이어로 반송되어 오는 제품을 횡인 컨베이어에 송출합니다.
제품의 모양에 따라 부착물을 변경합니다.

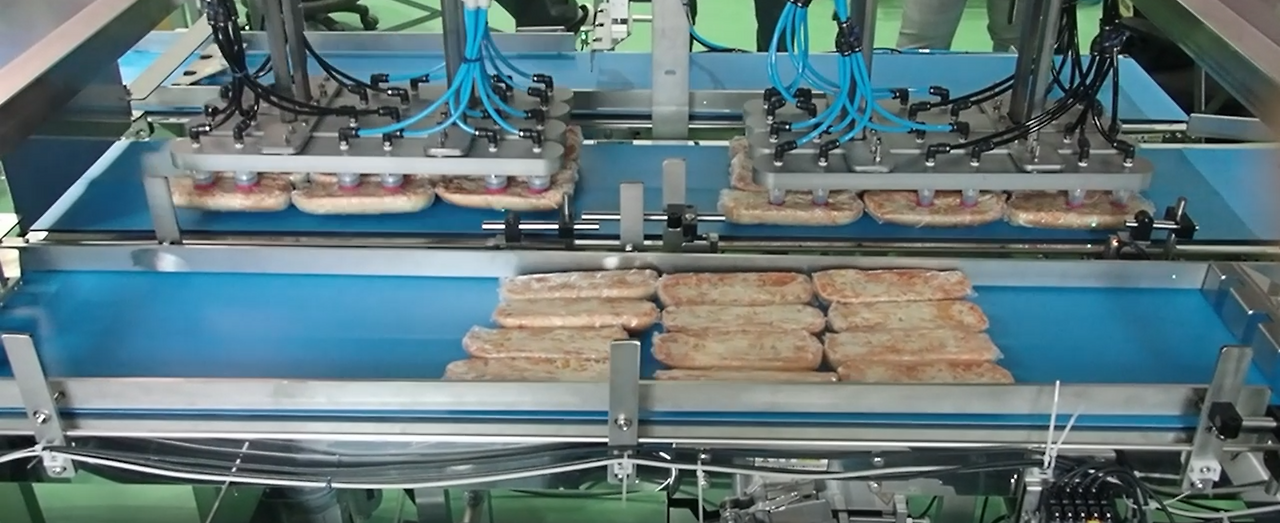

집적장치

집적 장치 ※동영상은 2배속
　　　　　　능력 200개/분

슈링크 포장기에서 나온 제품을 1개씩 잘라내고 거기에서 더 4개로 잘라냅니다.
1열 4개를 3열로 정리해 흡착해, A라인과 B라인의 2라인으로 같은 일을 실시합니다.
흡착한 제품을 센터의 컨베이어로 반송하여 집적시킵니다.
마지막은 가로 베개 포장기에 투입합니다만, 폭의 관계상, 도중에 한가운데 1개~2개를 세워 반송시키고 있습니다.

냉동 피자 자동 케이스 포장 장치

고객으로부터의 상담 내용
　현재의 작업에서는 냉동고에서 흘러 오는 피자를 사람이 매수를 세고,
　육안으로 검사를 실시해 7단 2열을 상자 포장하고 있다.
　작업 시간이 길고, 냉동고는 멈추지 않기 때문에 자동화, 성인화하고 싶다.

SH테크의 제안
　냉동고에서 흘러 온 피자를 AI로 검사, NG품은 자동으로 배제를 하도록 한다.
　2열 x2개소=4장 정렬시켜, 2상자분을 단번에 상자 포장시켜 7단 공급시켜 봉함기에 배출시킵니다.
　제함기, 봉함기도 도입해, 골판지도
　자동 공급시켜, 봉을 한 상자를 로봇을 사용해 대차에 단적시키도록 합니다.
　모두 자동화함으로써 2명 이상으로 성인화시킬 수 있었습니다.
　생산능력 3600장/시간 덤볼 7장 x2열=14장들이

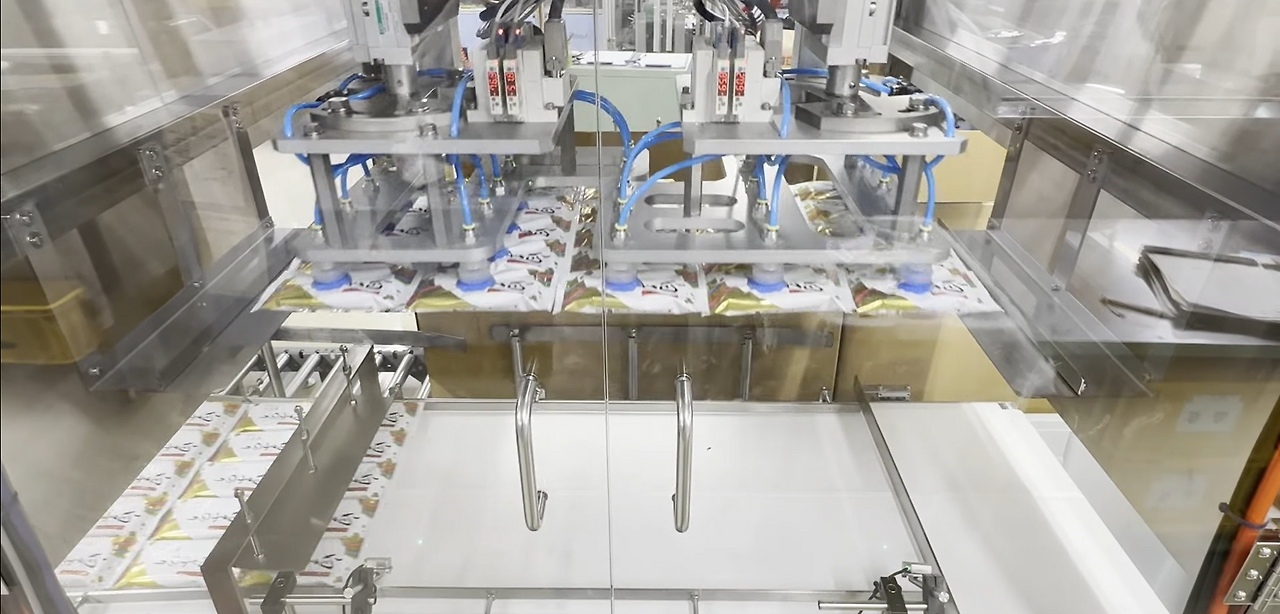

베개 포장 집적 및 케이스 포장 라인

고객으로부터의 상담 내용
　현상은 4명이 사람 손으로 상자 포장 작업을 하고 있습니다.
　포장기의 능력이 높고, 쉬는 시간도 없이 작업을 해야 한다.
　매우 노력이 걸리고 있기 때문에, 4명을 1명으로 성인화하고 싶다.

당사 SH 테크로부터의 제안
　포장기로부터 흘러 온 제품을 반송해, 다음의 컨베이어에 뛰어들게 합니다.
　1봉지씩 방향 전환시켜 절출 장치로 1열 5봉지를 송출합니다.
　5열 집적시켜 5x5=25봉지를 단번에 골판지에 투입합니다.
　그것을 1단으로, 20단으로 1 케이스 완성시켜 지불합니다.
　그 결과, 4명 필요했던 작업이 상자의 뚜껑 닫기의 1명이 되어 작업의 절력화와 성인화가 실현되었습니다.

　생산능력 포장기 200봉지/분 1케이스/2.5분 24케이스/시간

트레이 공급 장치

・고객의 상담 내용
액체 누출 제품을 손으로 트레이를 준비하면 트레이 등을 더럽혀 버리므로 작업자에게 자동으로 트레이를 준비하고 싶다.

・당사 SH 테크로부터의 제안
트레이를 넣은 호퍼를 세트, 운전 버튼을 누르면 트레이를 자동으로
디스크에 공급합니다.

트레이에 스택이 없기 때문에 1장씩 흡착하기 위해 판 스프링을 넣어 흡착하고 있습니다.
이 공급 방법에서도 안정은 하고 있습니다만, 트레이를 개량하면 보다 안정적으로 공급시키는 것이 가능합니다.

호퍼 안이 적어지면 옆의 또 다른 호퍼로 바뀝니다.
트레이는 뒤에서 쉽게 넣을 수 있고, 호퍼도 원터치로 세트 할 수 있도록 하고
