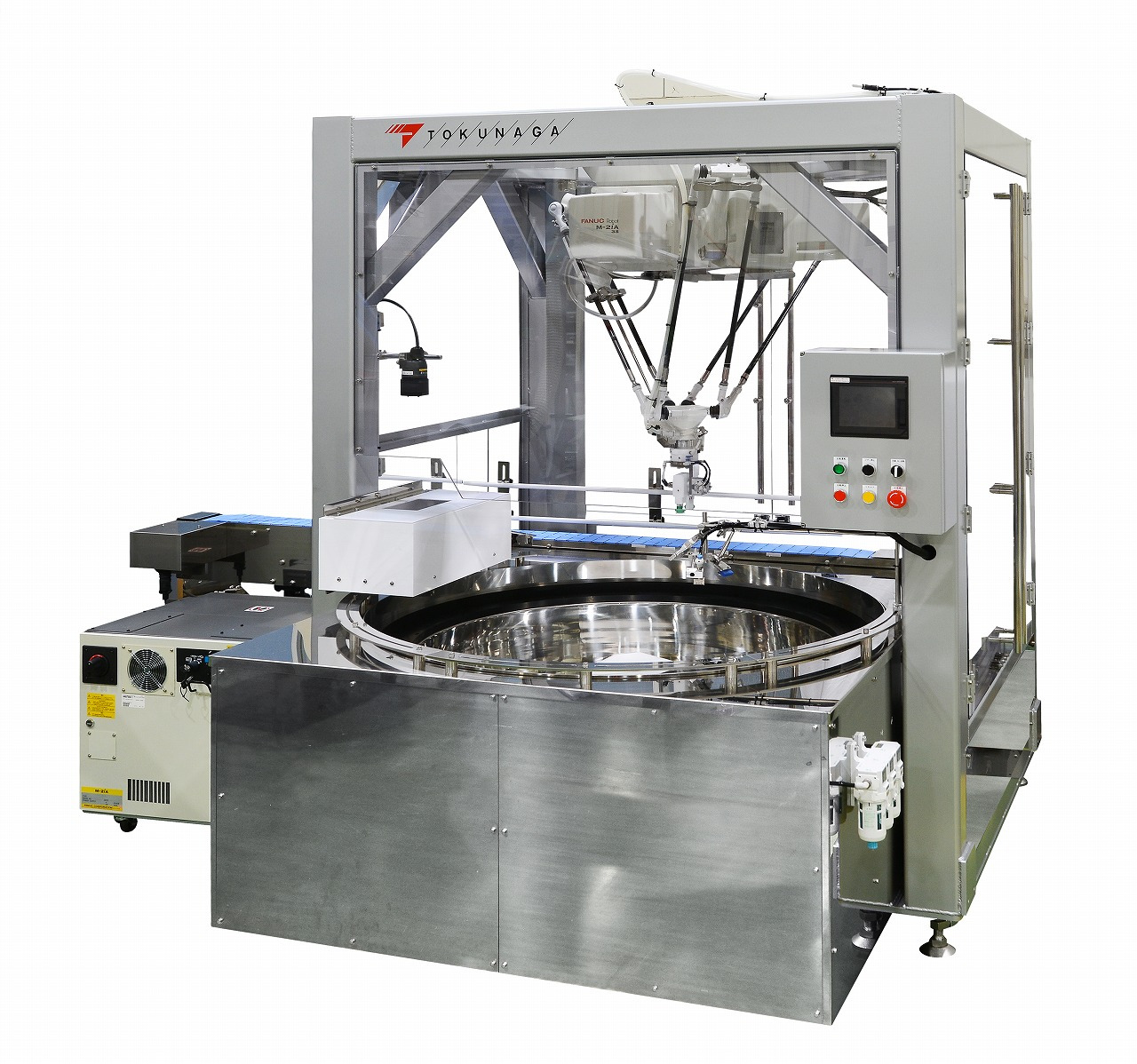

병 공급 장치

사람 손 부족을 해소! 사람 손 공급에서 자동 공급으로. 다재다능한 병 공급 로봇

사용 용도
의약품, 화장품, 식품, 음료 용기의 정렬. 공급

특징
TOKUNAGA의 정렬 노하우와 로봇의 범용성을 1 패키지로 정리했습니다.
다양한 모양 (원, 모서리, 편평 등) 다양한 색상 (흰색, 검정, 투명 등) 병에 해당합니다.
로봇으로 철회할 수 없었던 병의 회수나 리턴 컨베이어가 불필요합니다.
기존 라인에 연결할 수 있습니다.
병 투입 호퍼는 원하는 크기에 맞게 제작할 수 있습니다.
공급 능력
표준형 MAX 60개/분

고속형 MAX 100개/분

주요 사양
형식 참고 대상 워크(용기 사이즈) 능력 피더 볼 경
BFR-700
직경 또는 폭:~60mm 정도

길이：～200mm 정도

표준형 ～MAX60

고속형 ～MAX100

Φ700
BFR-1000
직경 또는 폭：～100mm 정도

길이：～280mm 정도

Φ1000
※대상 워크의 사이즈, 형상, 요망 능력에 의해 기계 사이즈가 다릅니다.

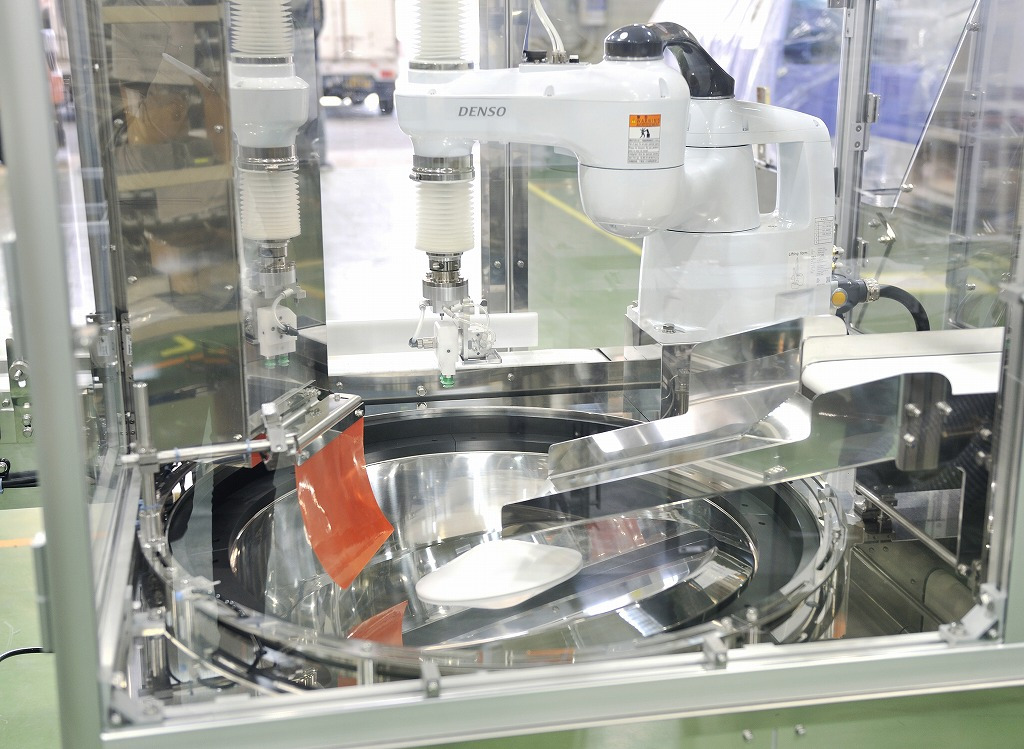

병 공급 장치

식품, 음료, 화장품, 일용품 등에 사용하는 수지제 병의 자동 공급 장치입니다.
기존 장치에 비해 전용 부품이 거의 없고, 품종 교체 작업에 걸리는 수고나 스킬도 대폭 삭감할 수 있습니다. 병의 크기와 공급 능력에 따라 최적의 모델을 제안합니다.

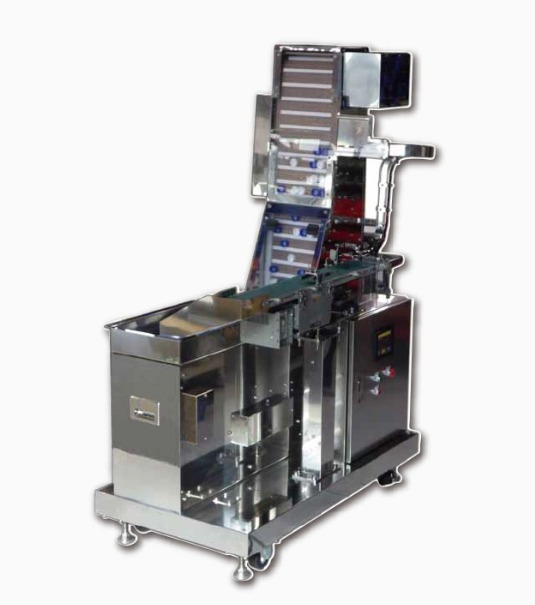

캡・구경 정렬 장치

중량 밸런스에 의한 심플한 판별 방식!

사용 용도
수지제, 금속제의 캡이나 부품의 정렬·공급

특징
천천히 동작으로 워크에도 상냥하고, 게다가 고성능.
모터 구동으로 진동이 없고 운전음이 매우 조용합니다.
슈트의 취출 높이에 관계없이, 호퍼의 워크 투입 높이는 낮게 유지해, 오퍼레이터의 부담을 경감합니다.
리프터와 피더의 역할을 이 한대로 해내므로 공간 절약화를 실현합니다.
슈트 위치, 호퍼 사이즈는 요구에 맞게 설계하겠습니다.

공급 능력
MAX 800 개/분
일반적인 PET 병용 캡의 경우

주요 사양
제품 이름
사다리꼴 캡 정렬 기계

외형 사이즈
700(W) 1,900(H) 1,300(D) 참고

재질 SUS304
설계 능력 500개/분
※대상 워크의 사이즈, 형상, 요망 능력에 의해 기계 사이즈가 다릅니다.

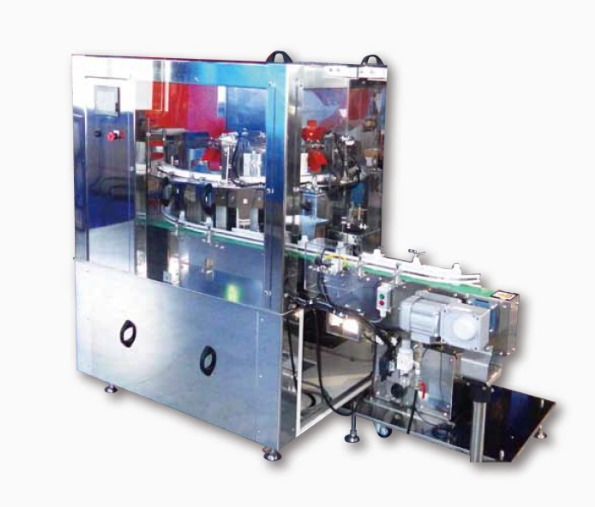

병 정렬기(RDF 시리즈)

빠르고 컴팩트! 「메카식」과 「카메라식」의 2가지의 판별 방식!

사용 용도
식품, 음료, 의약품용 용기의 정렬·공급

특징
폐사의 판금 기술을 살려, 정렬 볼은 스테인리스판의 주걱 조리개 가공으로 제작.
워크 접촉부는 올 스테인리스(버프 마무리)가 표준 사양입니다.
정렬 볼 주위에 방향 판별 포켓을 설치. 형변환을 하는 것으로 겸용이 가능합니다.
작업 크기, 필요 능력에 따라 정렬 볼의 크기와 포켓 수를 선정합니다.
판별 방식은 심플한 「메카식」과 화상 처리에 의한 「카메라식」을 워크에 의해 구분하여 사용합니다. 정렬기에 워크를 공급하기 위한 리프터는 희망하시는 호퍼 사이즈, 레이아웃에 맞추어 설계 하겠습니다.

공급 능력
MAX 180개/분
(워크 형상・사이즈에 따라 다릅니다.)
주요 사양
형식 참고 대상 워크(용기 용량) 개산 능력 개산 기계 사이즈
RDF-700 100ml MAX180 1300□×H1800
RDF-900 200 ~300ml MAX150 2000□×H2200
※대상 워크의 사이즈, 형상, 요망 능력에 의해 기계 사이즈가 다르다

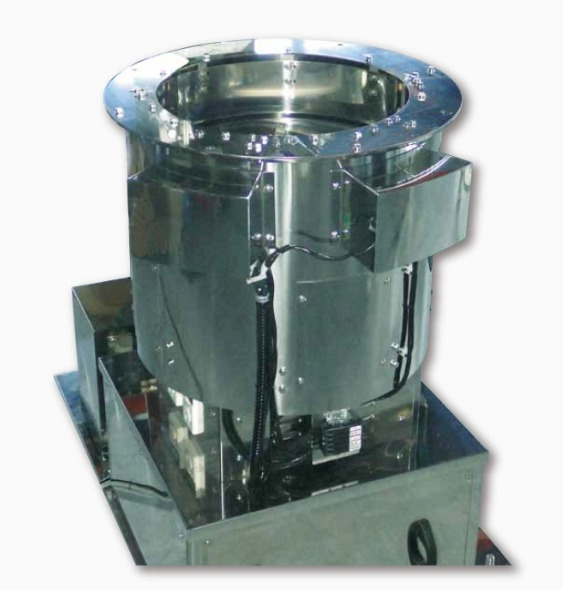

로터리 피더(RF 시리즈)

고속으로 조용한 겸용성이 뛰어난 선회식 정렬 장치!

사용 용도
수지제, 금속제의 캡이나 부품의 정렬·공급
식품의 정렬·공급(초콜릿, 달인 떡, 냉동 식품 등)

특징
·당사의 판금 기술을 살려, 정렬 볼은 스테인리스판의 주걱 조임 가공으로 제작.
・워크 접촉부는 올 스테인리스(버프 마무리)가 표준 사양입니다.
・사용 용도에 따라 각종 코팅, 전해 연마, 경질 크롬 도금을 옵션으로 선택할 수 있습니다.
・하류 슈트가 가득 차면 회전을 정지하고 대기합니다. 회전시키면서 에어 블로우로 그릇 안으로 리턴하지 않기 때문에 에어 사용량도 적고, 워크에 데미지를 주지 않고, 섬세한 공급량의 제어가 가능합니다.
・복수 워크의 겸용이 가능합니다. 가이드나 쇼트의 조정・교체에 의해, 크기나 형상이 다른 워크에 대응합니다.
・리프터나 보조 호퍼를 조합하는 것으로, 최적의 워크량을 피더 내에 공급할 수 있습니다. 또한 원베이스 사양의 경우는 보다 컴팩트하게 설치가 가능합니다.

식품 사양기의 주된 특징
・공구리스로 가이드, 내원반의 착탈이 가능
・기기 내부의 부품도 SUS제가 됩니다.
・보울 바닥부, 피더 하부가 가루받이가 되어 있어 청소가 용이합니다.

공급 능력
MAX 500 개/분
일반적인 PET 병용 캡의 경우

병 용기 정렬기(RPF 시리즈)

용기 형상에 맞춘 전용 포켓에 의한 방향 판별

사용 용도
식품, 음료, 의약품용 용기의 정렬·공급 소형 용기나, 형상에 특징이 있는 캡·용기에 적합합니다.

특징
포켓 부착 수지 원반을 회전시킴으로써 방향을 판별합니다.
・모터에 의한 구동으로 진동이 없고, 운전음이 조용합니다.
・워크 사이즈, 필요 능력에 의해, 원반의 사이즈와 포켓수를 선정합니다.
・정렬기에 워크를 공급하기 위한 리프터나 보조 호퍼는 희망의 용량, 레이아웃에 맞추어 설계 하겠습니다.

공급 능력
MAX 150 개 ／
